Flexibles dämpfungsärmes Koaxialkabel-weißes dämpfungsärmes HCTAY für drahtlose Kommunikation

Gewöhnliches Koaxialkabel Rfs

• Standards eingeführt
• YD-/T1092-2013 Telekommunikationskabel - geschäumter Polyolefinnichtleiter, äußerer Leiter, Koaxialkabel der 50-Ohm-Hochfrequenz für drahtlose Kommunikation
• Koaxialübertragungskabel GB/T 17737.1-2013 – Teil 1: Fachgrundspezifikation - General, Definitionen und Anforderungen
• Iec-61196-9:2014-Koaxialkommunikation Kabelteil 9: Rahmenspezifikation für Rf-Flachkabel
• Iec-60332-1-2:2015 Tests auf den elektrischen und Faseroptikkabeln unter Brandfall – Teil 1-2: Test für vertikale Flammenausbreitung für einen einzelnen Isolierdraht oder Kabelverfahren für 1 Kilowatt mischte Flamme vor
• Iec-61034-2:2019 Maß der Rauchdichte der Kabel, die unter definiertem Bedingungteil 2 brennen: Testverfahren und Anforderungen
• Iec-60754-1:2019 Test auf Gasen entwickelte während der Verbrennung von Materialien von den Kabeln – Teil 1: Bestimmung des Halogensäure-Gasinhalts
• Iec-60754-2:2019 Test auf Gasen entwickelte während der Verbrennung von Materialien von den Kabeln – Teil 2: Bestimmung der Säure (durch pH-Maß) und der Leitfähigkeit
  • Produkt-Eigenschaften
• Gewöhnliches Koaxialkabel Rfs benutzt äußeren Leiter einer kreisförmigen gewölbten Struktur, um mit höherer mechanischer Festigkeit und bestimmten verbiegenden Eigenschaften zu sein.
• Gewöhnliches Koaxialkabel Rfs hat höhere selbstdichtende Leistung und ausgezeichnete Feuchtigkeitsbeständigkeit.
•

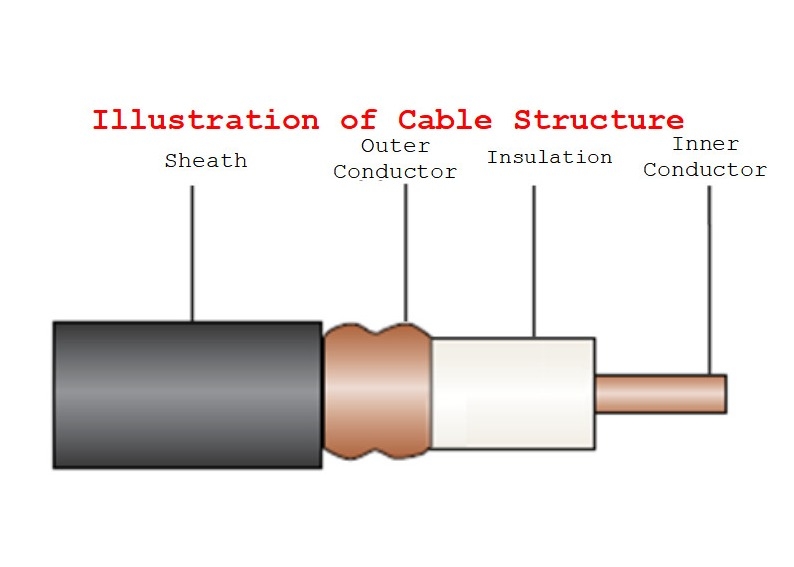

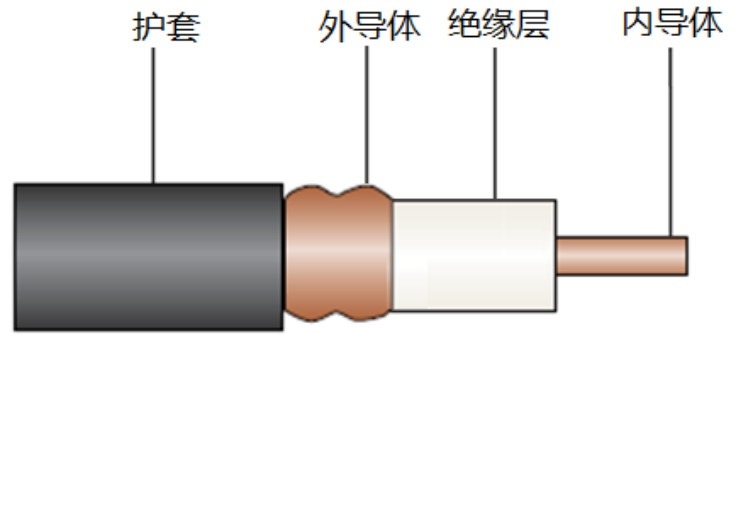

• Strukturelle Parameter

• Produkt-Modell	Innenleiter		Isolierung	Äußerer Leiter		Äußere Hülle
  	Art	Durchmesser		Art	Durchmesser	Art	Durchmesser
  HCAAY (Z) - 50-6 (1/4")	Kupferner plattierter Aluminiumdraht	2.60mm	Körperlich-geschäumte Polyäthylenisolierung	Gewölbtes kupferne Rohr des Rundschreibens	7.70mm	Schwarzes Polyäthylen oder Halogen-freies flammhemmendes Polyolefin des niedrigen Rauches	8.80mm
  HCAAY (Z) - 50-8 (3/8")	Kupferner plattierter Aluminiumdraht	3.10mm			9.50mm		10.80mm
  HCAAY (Z) - 50-12 (1/2 ")	Kupferner plattierter Aluminiumdraht	4.80mm			13.90mm		15.80mm
  HCTAY (Z) - 50-22 (7/8")	Glattes kupfernes Rohr	9.00mm			24.90mm		27.50mm
  HCTAY (Z) - 50-23 (Dämpfungsärmes 7/8")	Glattes kupfernes Rohr	9.45mm			25.40mm		27.80mm
  HCTAY (Z) - 50-32 (1-1/4")	Glattes kupfernes Rohr	13.10mm			35.80mm		38.50mm
  HHTAY (Z) - 50-42 (1-5/8")	Gewölbtes kupferne Rohr der Spirale	17.40mm			46.50mm		49.50mm

Mechanische u. Klimaeigenschaften

Elektrische Eigenschaften

• Produkt-Modell			HCAAY (Z) - 50-6 (1/4")	HCAAY (Z) - 50-8 (3/8")	HCAAY (Z) - 50-12 (1/2 ")	HCTAY (Z) - 50-22 (7/8")	HCTAY (Z) - 50-23 (Dämpfungsärmes 7/8")	HCTAY (Z) - 50-32 (1-1/4")	HHTAY (Z) - 50-42 (1-5/8")
  Durchschnittlicher Wellenwiderstand (Ω)			50±2
  Übertragungsrate (30~200MHz)			86%	88%	88%	88%	88%	88%	88%
  Kapazitanz (pF/m)			77	76	76	76	76	76	76
  Durchschlagsfestigkeit (V, DC, 1min)			2000	2500	6000	10000	10000	10000	15000
  Minimaler Isolationswiderstand (MΩ·Kilometer)			5000	5000	10000	10000	10000	10000	10000
  Hüllen-Funken-Prüfung (V, Wechselstrom, Ist-Wert)			3000	5000	8000	8000	8000	10000	10000
  Maximale Dämpfungskonstante (dB/100m) (20℃)		70MHz	3,49	2,95	1,90	0,89	0,95	0,76	0,63
  		100MHz	4,22	3,53	2,30	1,16	1,15	0,93	0,77
  		150MHz	5,22	4,35	2,85	1,49	1,42	1,17	0,96
  		200MHz	6,08	5,05	3,31	1,76	1,66	1,37	1,12
  		350MHz	8,20	6,78	4,44	2,38	2,23	1,85	1,54
  		450MHz	9,39	7,75	5,06	2,72	2,55	2,12	1,77
  		700MHz	11,96	9,83	6,40	3,45	3,25	2,71	2,28
  		800MHz	12,87	10,57	6,87	3,71	3,50	2,92	2,46
  		900MHz	13,75	11,27	7,31	3,96	3,73	3,13	2,64
  		1400MHz	17,64	14,38	9,29	5,08	4,79	4,03	3,44
  		1800MHz	20,38	16,55	10,66	5,88	5,53	4,68	4,01
  		1900MHz	21,02	17,06	10,99	6,07	5,70	4,83	4,15
  		2000MHz	21,66	17,56	11,30	6,26	5,88	4,98	4,28
  		2100MHz	22,29	18,05	11,61	6,44	6,05	5,13	4,42
  		2200MHz	22,90	18,53	11,92	6,62	6,21	5,28	4,55
  		2300MHz	23,51	19,01	12,22	6,81	6,38	5,42	4,68
  		2400MHz	24,10	19,48	12,51	6,98	6,54	5,57	4,80
  		2500MHz	24,69	19,93	12,80	7,16	6,70	5,71	4,93
  		2600MHz	25,27	20,39	13,09	7,34	6,85	5,85	5,06
  		2700MHz	25,84	20,83	13,37	7,51	7,01	5,99	5,18
  		3000MHz	27,51	22,14	14,19	8,02	7,46	6,39	/
  		3300MHz	29,13	23,39	14,97	8,51	7,90	6,78	/
  		3800MHz	31,73	25,40	16,23	9,31	8,60	7,42	/
  		4400MHz	34,70	27,68	17,66	10,24	9,40	/	/
  		5000MHz	37,55	29,86	19,02	11,14	10,17	/	/
  		5800MHz	41,19	32,64	20,75	/	/	/	/
  Maximales VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
