Ohm HCAHY des gewölbtes Rohr-super flexibles Koaxialkabel-50

Ohm HCAHY des gewölbtes Rohr-super flexibles Koaxialkabel-50

• Standards eingeführt
• YD-/T1092-2013 Telekommunikationskabel - geschäumter Polyolefinnichtleiter, äußerer Leiter, Koaxialkabel der 50-Ohm-Hochfrequenz für drahtlose Kommunikation
• YD-/T1119-2014 Telekommunikationskabel - geschäumter Polyäthylennichtleiter und Koaxialkabel der gewölbten Hochfrequenz des Rohrs super flexiblen für drahtlose Kommunikation
• Koaxialübertragungskabel GB/T 17737.1-2013 – Teil 1: Fachgrundspezifikation - General, Definitionen und Anforderungen
• Iec-61196-9:2014-Koaxialkommunikation Kabelteil 9: Rahmenspezifikation für Rf-Flachkabel
• Iec-60332-1-2:2015 Tests auf den elektrischen und Faseroptikkabeln unter Brandfall – Teil 1-2: Test für vertikale Flammenausbreitung für einen einzelnen Isolierdraht oder Kabelverfahren für 1 Kilowatt mischte Flamme vor
• Iec-61034-2:2019 Maß der Rauchdichte der Kabel, die unter definiertem Bedingungteil 2 brennen: Testverfahren und Anforderungen
• Iec-60754-1:2019 Test auf Gasen entwickelte während der Verbrennung von Materialien von den Kabeln – Teil 1: Bestimmung des Halogensäure-Gasinhalts
• Iec-60754-2:2019 Test auf Gasen entwickelte während der Verbrennung von Materialien von den Kabeln – Teil 2: Bestimmung der Säure (durch pH-Maß) und der Leitfähigkeit
  • Produkt-Eigenschaften
• Super flexibles Koaxialkabel Rfs benutzt äußeren Leiter einer gewundenen gewölbten Struktur, mit großer Furchungstiefe und extrem hoher Flexibilität;

• Es wird hauptsächlich in Form von Versammlung verwendet, wenn man Anwendungen ausführt.

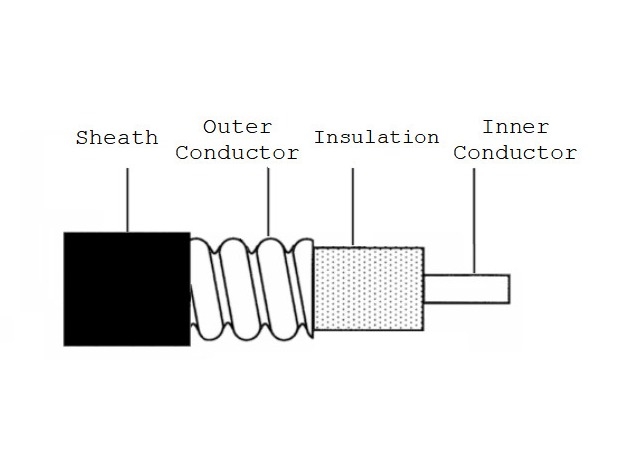

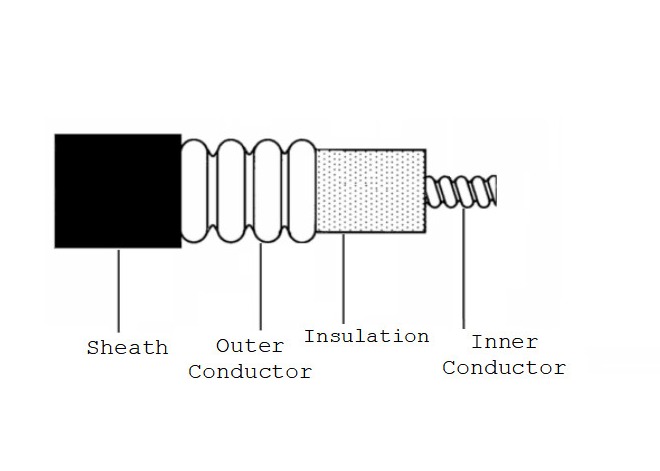

• Strukturelle Parameter

• Produkt-Modell	Innenleiter		Isolierung	Äußerer Leiter		Äußere Hülle
  	Art	Durchmesser		Art	Durchmesser	Art	Durchmesser
  HCAHY (Z) - 50-5 (Super flexibles 1/4")	Kupferner plattierter Aluminiumdraht	1.90mm	Körperlich-geschäumte Polyäthylenisolierung	Gewölbtes kupferne Rohr der Spirale	6.40mm	Schwarzes Polyäthylen oder Halogen-freies flammhemmendes Polyolefin des niedrigen Rauches	7.50mm
  HCAHY (Z) - 50-7 (Super flexibles 3/8")	Kupferner plattierter Aluminiumdraht	2.60mm			9.00mm		10.00mm
  HCAHY (Z) - 50-9 (Super flexibles 1/2 ")	Kupferner plattierter Aluminiumdraht	3.55mm			12.00mm		13.30mm
  HHTAY (Z) - 50-21 (Super flexibles 7/8")	Gewölbtes kupferne Rohr der Spirale	9.40mm		Gewölbtes kupferne Rohr des Rundschreibens	24.90mm		27.50mm
  HHTAY (Z) - 50-31 (Super flexibles 1-1/4")	Gewölbtes kupferne Rohr der Spirale	13.60mm			35.80mm		38.50mm


• Mechanische u. Klimaeigenschaften

  Produkt-Modell	Minimaler Biegungsradius während einer einzelnen Zeit	Minimaler Biegungsradius für mehrfache Zeiten (15mal)	Maximaler dehnbarer Widerstand	Installations-Temperatur	Betriebstemperatur
  HCAHY (Z) - 50-5 (Super flexibles 1/4")	12mm	25mm	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY (Z) - 50-7 (Super flexibles 3/8")	15mm	50mm	950N
  HCAHY (Z) - 50-9 (Super flexibles 1/2 ")	17mm	55mm	800N
  HHTAY (Z) - 50-21 (Super flexibles 7/8")	90mm	130mm	1020N
  HHTAY (Z) - 50-31 (Super flexibles 1-1/4")	150mm	200mm	Eigenschaften 1800NElectrical

• Elektrische Eigenschaften

  Produkt-Modell			HCAHY (Z) - 50-5 (Super flexibles 1/4")	HCAHY (Z) - 50-7 (Super flexibles 3/8")	HCAHY (Z) - 50-9 (Super flexibles 1/2 ")	HHTAY (Z) - 50-21 (Super flexibles 7/8")	HHTAY (Z) - 50-31 (Super flexibles 1-1/4")
  Durchschnittlicher Wellenwiderstand (Ω)			50±2
  Übertragungsrate (30~200MHz)			83%	82%	83%	88%	88%
  Kapazitanz (pF/m)			77	76	76	76	76
  Durchschlagsfestigkeit (V, DC, 1min)			2000	2500	2500	6000	10000
  Minimaler Isolationswiderstand (MΩ·Kilometer)			5000	5000	10000	10000	10000
  Hüllen-Funken-Prüfung (V, Wechselstrom, Ist-Wert)			3000	3000	5000	8000	10000
  Maximale Dämpfungskonstante (dB/100m) (℃ 20)		70MHz	5,28	3,51	2,87	1,12	0,88
  		100MHz	6,35	4,23	3,40	1,33	1,04
  		150MHz	7,83	5,24	4,18	1,62	1,28
  		200MHz	9,08	6,10	4,85	1,88	1,48
  		350MHz	12,11	8,22	6,54	2,53	2,01
  		450MHz	13,80	9,41	7,50	2,90	2,30
  		700MHz	17,38	11,98	9,57	3,69	2,95
  		800MHz	18,64	12,89	10,31	3,97	3,19
  		900MHz	19,84	13,76	11,01	4,24	3,41
  		1400MHz	25,08	17,65	14,15	5,43	4,41
  		1800MHz	28,71	20,39	16,35	6,26	5,11
  		1900MHz	29,56	21,04	16,87	6,46	5,28
  		2000MHz	30,39	21,68	17,39	6,65	5,44
  		2100MHz	31,20	22,30	17,89	6,84	5,61
  		2200MHz	32,00	22,91	18,38	7,02	5,77
  		2300MHz	32,78	23,52	18,87	7,20	5,92
  		2400MHz	33,55	24,11	19,34	7,38	6,08
  		2500MHz	34,31	24,70	19,81	7,56	6,23
  		2600MHz	35,05	25,28	20,28	7,73	6,38
  		2700MHz	35,78	25,85	20,74	7,90	6,53
  		3000MHz	37,91	27,52	22,07	8,40	6,96
  		3300MHz	39,96	29,14	23,37	8,88	7,38
  		3800MHz	43,21	31,73	25,43	9,64	8,06
  		4400MHz	46,90	34,69	27,80	10,51	/
  		5000MHz	50,39	37,53	30,06	11,34	/
  		5800MHz	54,81	41,17	32,94	/	/
  Maximales VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
