Name: OSP Überbrückung Schalter-der aus optischen Fasern niedrige Einfügungsdämpfungs-1x2 2x2
Brand: Wuhan ETERN Optoelectronics
SKU: ETERN-GLASFASERschalter 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (136 reviews)
ISBN: 14419383

Detailinformationen

Eigenschaft:	Minigröße, kurze Schalterzeit, weit funktionierender Wellenlängenbereich	Qualität:	Niedrige Einfügungsdämpfung und Niedrig-Übersprechen
Funktionierende Wellenlänge:	1290nm	Zertifizierung:	GR-1221-CORE,GR-1209-CORE ,RoHS
Einfügungsdämpfung:	1.0dB, 1.2dB, 0.8dB, 0.9dB	Art:	Überbrückung 1x2 2x2
Markieren:	Schalter 1290nm aus optischen Fasern , Schalter OSP aus optischen Fasern , Niedriger LWL-Schalter der Einfügungsdämpfung 1x2

Produkt-Beschreibung

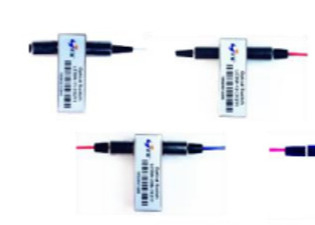

ETERN-GLASFASERschalter 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2

OSP Überbrückung Schalter-der aus optischen Fasern niedrige Einfügungsdämpfungs-1x2 2x2

ETERN-Glasfaserschaltern sind basiert auf optischem Prinzip der Brechung entworfen, das Positionsempfindlichkeit des beweglichen Teils verringert. Es kennzeichnet ausgezeichnete mechanische und optische Leistung und vereinheitlicht unterschiedliche Schalterkonfiguration von 1x1, 1x2, 2x2 Überbrückung, 2x2, Doppel- 1x2, Doppel- 2x2 Überbrückung, Doppel-2x2 auf das ähnliche kompakte Paket. Die Produkte sind Telcordia GR-1073-CORE qualifizierten und RoHS-Beanstandung

Eigenschaften:

1. Niedrige Einfügungsdämpfung u. Quergespräch

2. Breiter funktionierender Wellenlängenbereich

3. Bidirektional

Anwendungen:

1. Netz-Schutz u. Wiederherstellung

2. Kanal-Blockieren

3. Modul u. Integration

4. Instrumentierung

5. Konfigurierbares OADM

Leistungs-Spezifikation:

	Parameter	Einheiten	Monomode-		In mehreren Betriebsarten
	Funktionierende Wellenlänge	Nanometer	1290~1330 und/oder 1525~1610		850 oder 850&1310
	1x1, 1x2, Doppel-1x2	DB		≤ 0,8
	2x2B			≤ 0,9
Einfügungsdämpfung^1,2	2x2			≤ 1,0
	Doppel-2x2B			≤ 1,0
	Doppel-2x2			≤ 1,2
	Rückflussdämpfung^1,2	DB	≥ 45		≥ 30
	Polarisations-abhängiger Verlust	DB	≤ 0,1
	Wellenlängen-abhängiger Verlust	DB	≤ 0,2		≤ 0,3
	Übersprechen	DB	≥ 55		≥ 30
	Wiederholbarkeit	DB		≤ ±0.02
	Schalter-Zeit	Frau		≤ 8
	Haltbarkeit	Zeiten		≥ 107
	Schalter-Spannung	VDC		2.7~3.3 oder 4.5~5.5
	Verriegeln			fahrendes oder 36~44@5V Fahren 54~66@3V
Schalter-Strom		MA
	Nicht-Verriegeln			fahrendes oder 25~31@5V Fahren 39~47@3V
	Energie-Behandlung	mW		≥ 500
	Betriebstemperatur	°C		‚- 5~+65
	Operations-Feuchtigkeit	%RH		5~95
	Lagertemperatur	°C		-40~+85
	Speicherfeuchtigkeit	%RH		5~95
	Faser-Art		Faser Corning SMF-28e		MMF 50/125 oder 62.5/125
	Zopf-Art			250mm bloße Faser oder 900mm loses Rohr
	1x1, 1x2, 2x2B, 2x2, Doppel-2x2			26.0L x 11.0W x 8.2H
Paket-Maß		Millimeter
	Doppel- 1x2, Doppel-2x2B			26.0L x 11.0W x 8.2H	29.0L x 11.0W x 8.2H

Anmerkung: 1. gemessen ohne Verbindungsstücke; IL ist schlechteres 0.3dB und RL ist 5dB, mit Verbindungsstücken zu senken

2. Gemessen mit optischer Quelle LED oder VSCEL für in mehreren Betriebsarten

Mechanische Maße (Einheit: Millimeter)

Elektrische Stiftdefinition:

Art

Heller Weg

Mitnehmerstift

Monitor

1x1

1x2

2x2B

2x2

D1x2

D2x2B

D2x2

3-4,8-7

3-2,8-9

Verriegeln

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

Boden

ABSCHLUSS

OFFEN

1 - 3

1-4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

Boden

V+

OFFEN

ABSCHLUSS

Nicht

- Verriegelnd

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

Boden

ABSCHLUSS

OFFEN

1 - 3

1 - 4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

OFFEN

ABSCHLUSS

Funktions-Diagramm

OSP Überbrückung Schalter-der aus optischen Fasern niedrige Einfügungsdämpfungs-1x2 2x2 0

Einrichtungs-Informationen:

LCSW	-	□□□	-	□	□	□	□	□
LWL-Schalter Schalter-Art				Wellenlänge	Schalter-Modus	Faser-Art	Faser-Länge	Verbindungsstück
11= 1x1				1=1310nm	1=Latching	INSPEKTION 1=250um	1=0.5m	1=None
12= 1x2				2=1550nm	2=Non-latching	INSPEKTION 2=900um	2=1m	2=FC/UPC
Überbrückung 22B=2x2				3=1310&1550nm		3=250um 62.5/125	3=2m	3=FC/APC
22=2x2				4=850nm		4=900um 62.5/125	X=Specify	4=LC/UPC
D12=Dual 1x2				5=850&1310nm		5=250um 50/125		5=LC/APC
Überbrückung D22B=Dual 2x2				X=Special		6=900um 50/125		6=SC/UPC
D22=Dual 2x2						X=Special		7=SC/APC
								X=Specify

Größe und Tag:

Herkunftsort:	China
Markenname:	Wuhan ETERN Optoelectronics
Zertifizierung:	GR-1221-CORE,GR-1209-CORE ,RoHS
Modellnummer:	ETERN-GLASFASERschalter 1X1/1X2/2X2BYPASS/2X2, DUAL1X2/2X2BYPASS/2X2

Min Bestellmenge:	10PCS
Preis:	Negotiable
Verpackung Informationen:	Blasenkasten
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	100k pro Monat
