Detailinformationen

Wellenlänge:	1450nm zu 1610nm, 1270~1610nm, Mux Demux, ab 1260 Nanometer zu 1620nm, 1510-1570nm	Produktname:	Filter-Filter FWDM/DWDM/Verdrahtungshandbuch CWDM
Verbindungsstück:	PC SC FC LC APC UPC	Faserart:	G657A1/A2
Faserlänge:	1.5M Or kann besonders angefertigt werden	Garantie:	1-jährig
Anwendung:	Netz FTTH FTTB FTTX, CWDM-System, DWDM-Netz fügen hinzu,/Glasfasersystem des Tropfen-System-CATV, Ne	Farbe:	Weiß
Markieren:	Wellenlängen-Abteilungsmehrfachkoppler FTTH dichter , Wellenlängen-Abteilungsmehrfachkoppler RoHS dichter , Port-cwdm drei mux demux Modul

Produkt-Beschreibung

Gerät Hafen des Dünnfilm-Filters DWDM/CWDM 3 für Modul Verdrahtungshandbuchs CWDM DWDM Mux Demux

Port-TFF Geräte ETERN 100GHz/200GHz CWDM 3 sind auf IFU-Kanalabstand von Abstand 100GHz/200GHz CWDM verfügbar. Diese Dünnfilmfilterprodukte verwenden hermetische und Epoxid-freie Strahlengangtechnologie, um ausgezeichnete Leistung und Zuverlässigkeit zur Verfügung zu stellen.

Eigenschaften

1. flacher und breiter Durchlassbereich
2. hohe Stabilität und Zuverlässigkeit
3. niedrige Einfügungsdämpfung, hohe Isolierung

Anwendung

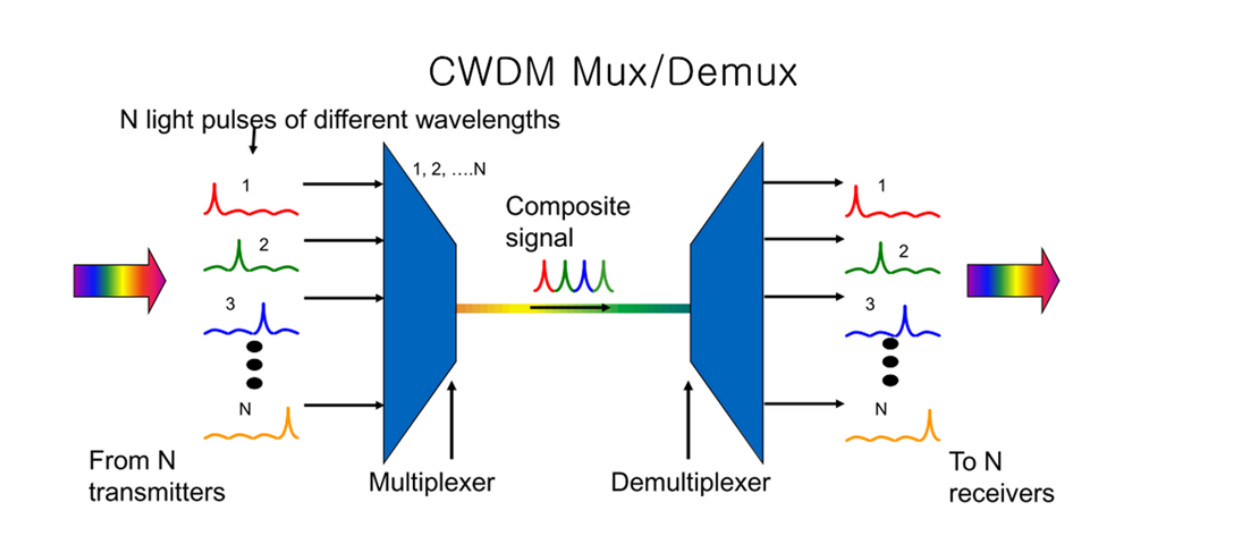

Die grobe Wellenlängenabteilungsmehrkanalausrüstung (CWDM) ist eine Technologie der Wellenlängenabteilungsmehrkanalausrüstung (Verdrahtungshandbuch), die mehrfache Signale an den verschiedenen Wellenlängen für simultane Übertragung über LWL - Kabel kombiniert. Diese passive Technologie darf jedes mögliches Protokoll über die Verbindung transportiert werden.
CWDM ist eine preiswerte Methode, zum der vorhandenen Faser zu maximieren, indem es den Kanalabstand zwischen Wellenlängen verringert. CWDM hat ein preiswerteres pro Kanal, als dichtes Verdrahtungshandbuch (DWDM) und keine Konfiguration notwendig ist. Optische Geräte CWDM können Bandbreite auf vorhandener Faserinfrastruktur erhöhen und Faserabführung vermindern.
Unsere CWDM-Lösungen stützen diese verschiedenen Kanalveränderungen sowie fügen/Tropfenmodule hinzu. Unser CWDM-Modul ist auch verfügbar in einem verhärteten Temperaturgrad für unseren 16 Kanal mux/demux, die rechte Lösung für Ihr Netz zur Verfügung zu stellen.

FTTH dichtes Modul des Wellenlängen-Abteilungs-Mehrfachkoppler-drei des Hafen-CWDM Mux Demux 0

Leistungs-Spezifikation

	Parameter		Einheiten	Wert
	Kanäle		Gigahertz	100/200/300
	Zentrale Wellenlänge		Nanometer	ITU-T Gitter
	Durchlassbereich-Flachheit		DB	≤0.5
		Art.		0,7
Einfügungsdämpfung			DB
		Maximum.		0,8
	Polarisations-abhängiger Verlust (PDL)		DB	≤0.15
	Nebenkanalisolierung		DB	≥25/≥25/≥30
	Nicht-angrenzende Kanal-Isolierung		DB	≥45
	Rückflussdämpfung		DB	≥45
	Polarisations-Modus-Streuung (PMD)		ps	≤0.15
	Richtdämpfung		DB	≥50
	Betriebstemperatur		℃	-5 bis +70
	Lagertemperatur		℃	-40 bis +85

Anmerkungen: 1. gemessen mit Verbindungsstücken; IL ist schlechteres 0.3dB und RL ist 5dB, mit Verbindungsstücken zu senken.

Mechanische Maße (Einheit: Millimeter)

FTTH dichtes Modul des Wellenlängen-Abteilungs-Mehrfachkoppler-drei des Hafen-CWDM Mux Demux 1

Einrichtungs-Informationen

Verdrahtungshandbuch -	□	□□-	□	□□	□

	Abstand	Kanal	Faser-Art	Faser-Länge	Verbindungsstück
Verdrahtungshandbuch	1=100GHz	C21=C21	INSPEKTION 1=250um	00=Adapter	1=None
	2=200GHz	C22=C22	INSPEKTION 2=900um	05=0.5m	2=FC/UPC
	C=CWDM	XX=1XX1	3=2.0mm INSPEKTION	10=1.0m	3=FC/APC
		......	4=3.0mm INSPEKTION	15=1.5m	4=LC/UPC
				20=2.0m	5=LC/APC
				......	6=SC/UPC
					7=SC/APC
					X=Special

Größe und Tag:

Herkunftsort:	China
Markenname:	Wuhan ETERN Optoelectronics
Zertifizierung:	RoHS
Modellnummer:	Gerät Hafen WDM/DWDM/CWDM 3

Min Bestellmenge:	10PCS
Preis:	Negotiable

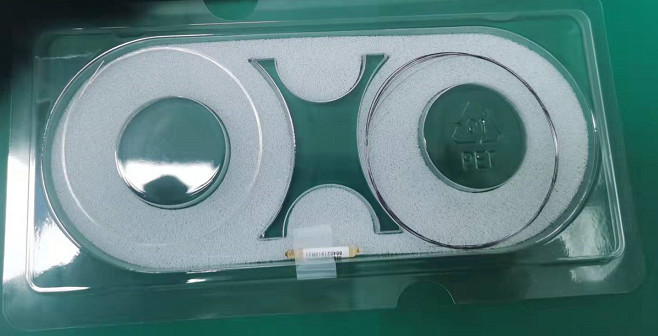

Verpackung Informationen:	Blasenkasten
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	100k pro Monat
