Name: Mini Size AAWG 100GHz flachen Spitzenmehrfachkoppler-Demultiplexer sperrend
Brand: Wuhan ETERN Optoelectronics
SKU: AAWG-1F36-C20-0302024-MDM
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (100 reviews)
ISBN: 15414297

Detailinformationen

Kanalabstand:	100Ghz	Nr. Kanäle:	16/32/40/44/48
Art:	Flach	Einfügungsdämpfung:	5.0dB (Art.)/5.5dB (Maximum)
PDL:	≤0.5dB	PMD:	≤0.5ps
Bandbreite 1dB:	≥0.4nm	Bandbreite 3dB:	≥0.6nm
Markieren:	Flacher Spitzenmehrfachkoppler-Demultiplexer , AAWG-Mehrfachkoppler , 100GHz

Produkt-Beschreibung

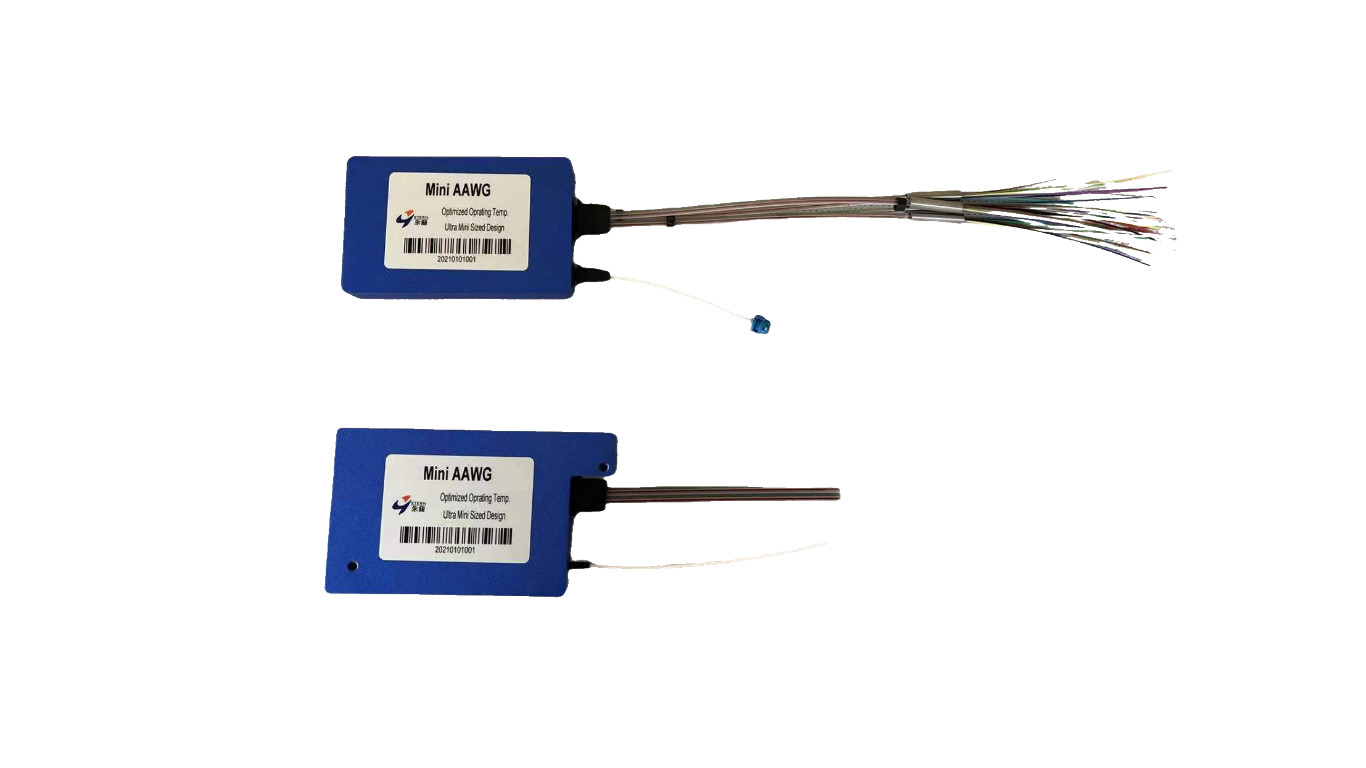

Mini Size AAWG, sperrendes 100GHz, flacher Mehrfachkoppler/Demultiplexer

Spezifikationen (PN: AAWG-1F36-C20-0302024-MDM)

Parameter		Einheit	Wert
Kanalnummer			36
Kanalabstand		Gigahertz	100
Mittelwellenlänge		Nanometer	1538,186 \| 1561,419
Kanal-Frequenz		THz	192,0 ~195,5
Bezugsdurchlassbereich		Nanometer	±0.1
Einfügungsdämpfung		DB	≤5.5
Einfügungsdämpfungs-Einheitlichkeit		DB	≤1.5
Durchlassbereich-Kräuselung		DB	≤0.5
Bandbreite	@1dB	Nanometer	≥ 0,4
	@3dB		≥ 0,6
Isolierung	Angrenzende Kanäle	DB	≥25
	Nicht-angrenzende Kanäle		≥30
Gesamtübersprechen		DB	≥21
PDL		DB	≤0.5
PMD		ps	≤0.5
Rückflussdämpfung		DB	≥40
Chromatische Streuung		ps/nm	±20
Betriebstemperatur		℃	-5 bis +65
Lagertemperatur		℃	-40 bis +85

Kanal-Liste

Kanal	Frequenz (THz)	Wellenlänge (Nanometer)
C20	192	1561,419
C21	192,1	1560,606
C22	192,2	1559,794
C23	192,3	1558,983
C24	192,4	1558,173
C25	192,5	1557,363
C26	192,6	1556,555
C27	192,7	1555,747
C28	192,8	1554,940
C29	192,9	1554,134
C30	193	1553,329
C31	193,1	1552,524
C32	193,2	1551,721
C33	193,3	1550,918
C34	193,4	1550,116
C35	193,5	1549,315
C36	193,6	1548,515
C37	193,7	1547,715
C38	193,8	1546,917
C39	193,9	1546,119
C40	194	1545,322
C41	194,1	1544,526
C42	194,2	1543,730
C43	194,3	1542,936
C44	194,4	1542,142
C45	194,5	1541,349
C46	194,6	1540,557
C47	194,7	1539,766
C48	194,8	1538,976
C49	194,9	1538,186
C50	195	1537,397
C51	195,1	1536,609
C52	195,2	1535,822
C53	195,3	1535,036
C54	195,4	1534,250
C55	195,5	1533,465

Zopf- und Verbindungsstückart/Länge

Parameter		Spezifikationen	Einheit
Faser-Art		SMF-28e mit loser Faser des Rohrs 600um (TBD)
Faser-Länge	Allgemeine Faser	300 (TBD)	Millimeter
	Band-Faser	200 (TBD)	Millimeter
	Fan-heraus	200 (TBD)	Millimeter
Optische Adapter (aller Hafen)		LC/UPC

Abbildung 1-mechanisches Zeichnen (Einheit: Millimeter)

Mini Size AAWG 100GHz flachen Spitzenmehrfachkoppler-Demultiplexer sperrend 0

Mini Size AAWG 100GHz flachen Spitzenmehrfachkoppler-Demultiplexer sperrend 1

Abbildung 2-Fan-heraus (TBD)

Mini Size AAWG 100GHz flachen Spitzenmehrfachkoppler-Demultiplexer sperrend 2

ETERN kleidete Wellenleiter-Gitter (AWG-Lehre) ist ein kosteneffektives, leistungsstarkes Gerät DWDM Mux/Demux, das auf 100GHz Kanalabstand im C funktionieren und ein L Band IFU-Gitter, ohne irgendeine benötigte elektrische Leistung. Etern AAWG bietet niedrige Einfügungsdämpfung, ausgezeichnete Kanalisolierung an, die Leichtigkeit der Faser behandelnd und langfristige Zuverlässigkeit in einem kompakten Paket. Die Produkte sind Beanstandung Telcordia, die GR-1221-CORE und GR-1209-CORE qualifiziert werden, und RoHS.

Größe und Tag:

Herkunftsort:	China
Markenname:	Wuhan ETERN Optoelectronics
Zertifizierung:	RoHS; GR-1221-CORE
Modellnummer:	AAWG-1F36-C20-0302024-MDM

Min Bestellmenge:	2pcs
Preis:	Negotiable
Verpackung Informationen:	einzelnes Paket
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	50k pro Monat
