Art N Rf-Kabel Koaxialstecker 75 Ohm Rfs

Art N Rf-Kabel Koaxialstecker 75 Ohm Rfs

• Standards eingeführt
• Koaxialstecker Hochfrequenz 50Ω YD/T 1967-2018 für Mobilkommunikation
• Koaxialadapter Hochfrequenz 50Ω YD/T 3354-2018 für Mobilkommunikation
• Hochfrequenzverbindungsstücke GB/T 11313.1-2013. Teil 1: Fachgrundspezifikation. Allgemeine Anforderungen und Messverfahren
• Hochfrequenzverbindungsstücke GB/T 11313.4-2007. Teil 4: Koaxialstecker R.F. mit innerem Durchmesser des äußeren Leiters 16mm (0,63 herein) mit Schraubenkoppelung - Ohm des Wellenwiderstands 50 (Art 7-16)
• Hochfrequenzverbindungsstücke GB/T 11313.16-2015. Teil 16: Koaxialstecker R.F. mit innerem Durchmesser des äußeren Leiters 7mm (0.276in) mit Schraubenkoppelung - Wellenwiderstand 50Ω (75Ω) (Art N)
  • Produkt-Eigenschaften
• Niedriges VSWR, niedrige Einfügungsdämpfung, niedrige Intermodulation und andere Eigenschaften;
• Leichtigkeit der Installation, gut, Leistung und hohen Schutz versiegelnd u. Grad imprägniernd;
• Hauptsächlich verwendet für Verbindung der Hochfrequenz und der undichten Koaxialkabel;

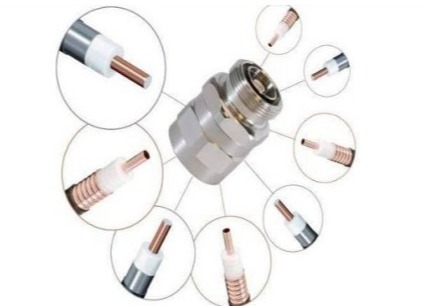

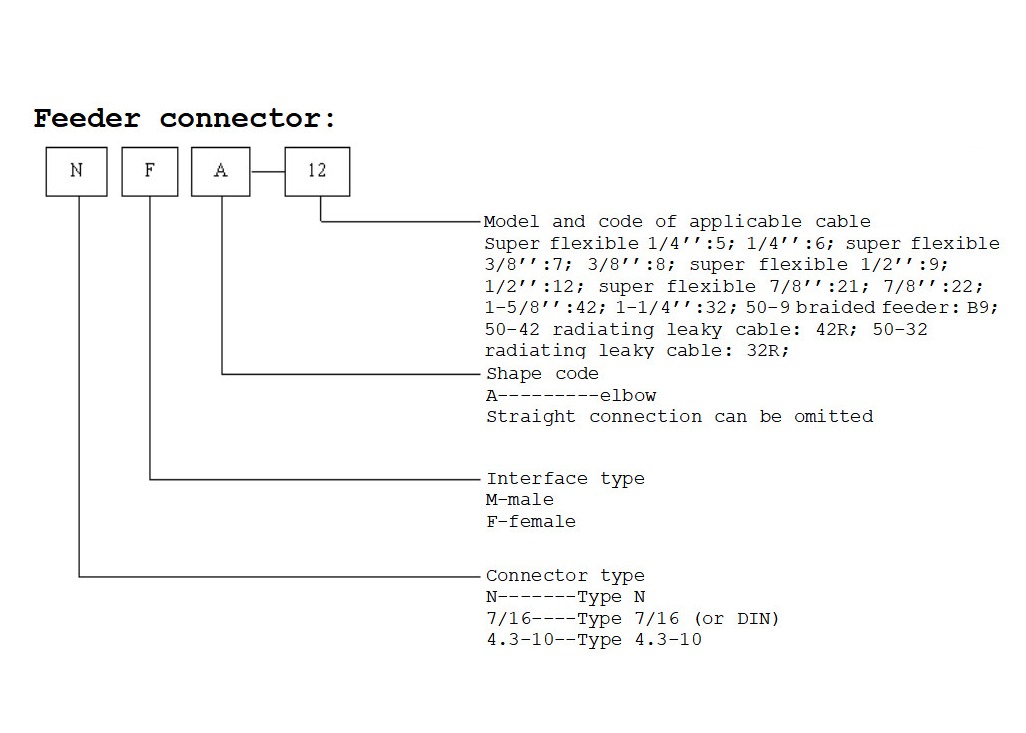

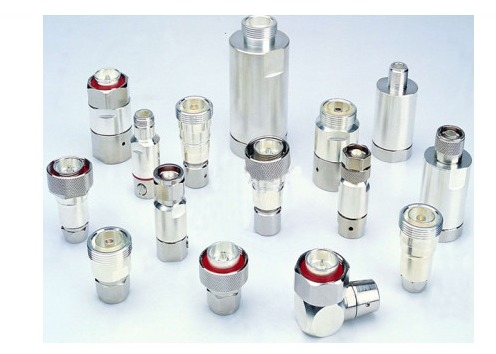

• Zufuhrverbindungsstücke sind hauptsächlich für Installation am Ende der Hochfrequenz und der undichten Koaxialkabel;

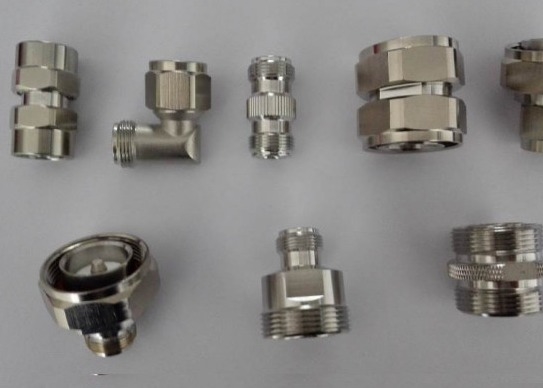

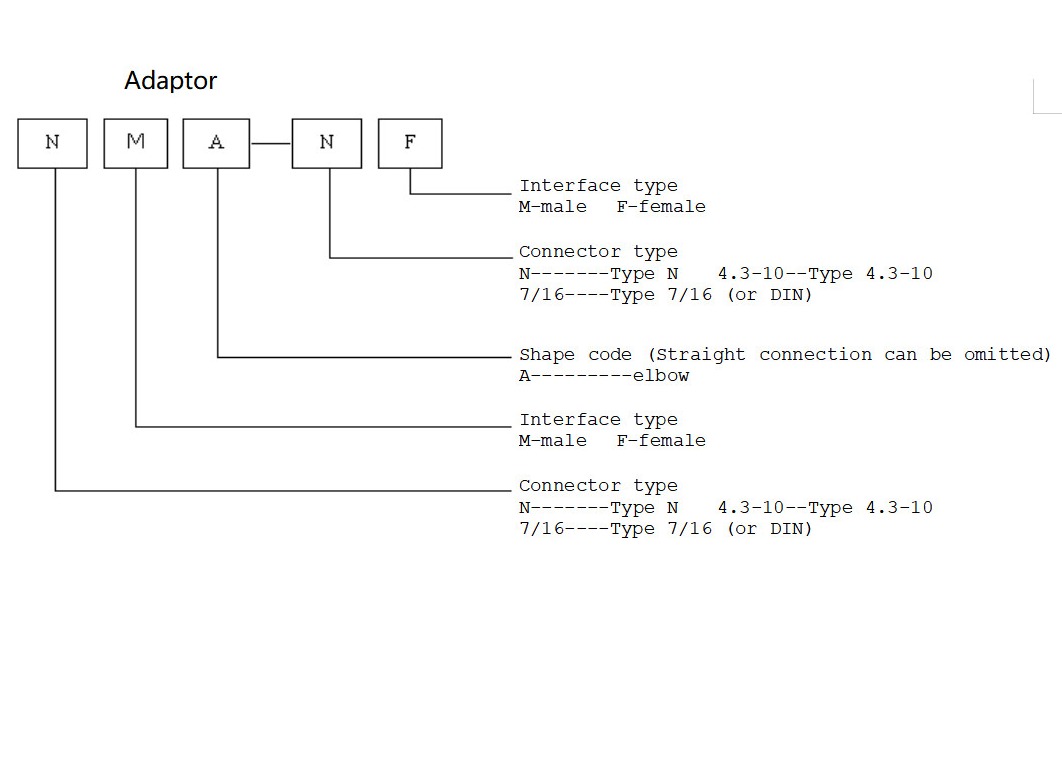

• Adapter werden hauptsächlich für Verbindung zwischen verschiedenen Arten oder der gleichen Art von Verbindungsstücken benutzt.
•
• Technischer Parameter

  		Art N	Art LÄRM	Art 4.3-10
  Strukturelle Parameter
  Zentraler Kontakt	Zentraler Stift	Silber-überzogener Messing	Silber-überzogener Messing	Silber-überzogener Messing
  	Zentrale Steckfassung	Silberne überzogene Zinnbronze	Silberne überzogene Zinnbronze	Silberne überzogene Zinnbronze
  Isolator		PTFE	PTFE	PTFE
  Shell		Drei-Legierung überzogener Messing	Drei-Legierung überzogener Messing	Drei-Legierung überzogener Messing
  Versiegelndes Teil		Silikonkautschuk	Silikonkautschuk	Silikonkautschuk
  Wellenwiderstand		50Ω	50Ω	50Ω
  Einfügungsdämpfung	900MHz	≤0.12dB	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	1,08	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15	≤1.15
  	3300~3800MHz	≤1.20	≤1.20	≤1.20
  	5700~5800MHz	≤1.20	≤1.20	≤1.20
  Durchgangswiderstand	Innenleiter	≤0.80mΩ	≤0.40mΩ	≤0.80mΩ
  	Äußerer Leiter	≤0.25	≤0.20mΩ	≤0.60mΩ
  Isolationswiderstand		5000mΩ	≥10000mΩ	≥5000mΩ
  Stoßspannung (Minimum)		2,5	4.0KV	2.5KV
  Funktionsspannung (Maximum)		1.4KV	2.7KV	1.4KV
  Drittrangige Intermodulation (2×20W)	900MHz	≤-155dBc	≤-155dBc	≤-155dBc
  	1800MHz
  Mechanische Eigenschaften
  Prüfmanometerzurückhaltenkraft		0.56N	≥6N	≥1.5N
  Kupplungsdrehmoment	Normales Drehmoment	0.7~1.1Nm	20~28Nm	5~15Nm
  	Widerstehen des Drehmoments	≥1.7Nm	≥30Nm	≥18Nm
  Mechanische Ausdauer		500mal	500mal	500mal
  Umgebende Temperatur		-65~+160℃	-65~+160℃	-65~+160℃

•
