Startseite > Produkte> Schalter aus optischen Fasern> Glasfaser 1330nm schaltet niedrige Einfügungsdämpfung Mini-1x4

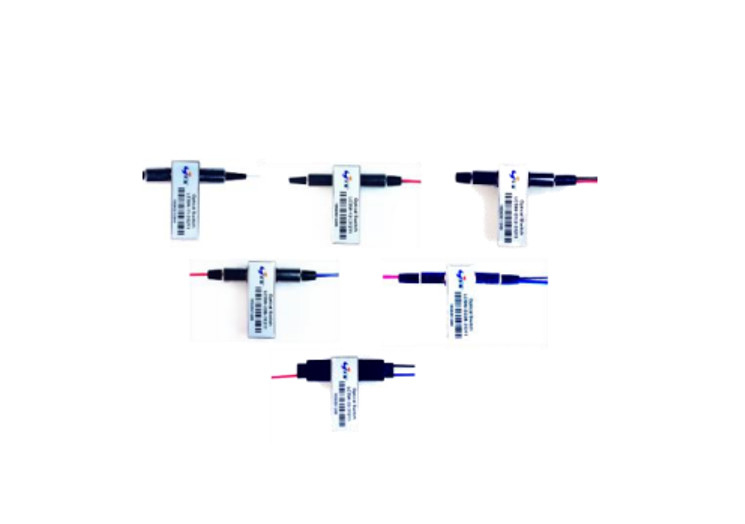

Glasfaser 1330nm schaltet niedrige Einfügungsdämpfung Mini-1x4

1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
Grundlegende Informationen
Herkunftsort: China
Markenname: Wuhan Etern Optoelectronics
Zertifizierung: Telcordia GR-1073-CORE qualified, and RoHS complaint.
Modellnummer: Faser-optischer Schalter Mini-1X4, 1X8 ETERN
Preis: Negotiable
Zahlungsbedingungen: L/C
Bestpreis Kontakt
Detailinformationen
Eigenschaft: Minigröße und kurze Schalterzeit Qualität: Niedrige Einfügungsdämpfung und Übersprechen
Leistung: Breiter OperationsWellenlängenbereich Anwendung: Netzmonitor/Fernfaser testingsystem,
Art: Mini-1x4 Funktionierende Wellenlänge: 1330nm
Markieren:

Schalter 1330nm aus optischen Fasern

,

niedrige Einfügungsdämpfung Schalter aus optischen Fasern

,

Mini-LWL-Schalter 1x4

Produkt-Beschreibung

Schalter aus optischen Fasern Mini-1X4, 1X8-- Mini Size, kurze Schalterzeit und niedrige Einfügungsdämpfung



ETERN-Glasfaserschaltern sind basiert auf optischem Prinzip der Brechung entworfen, das Positionsempfindlichkeit des beweglichen Teils verringert. Es featuresexcellent mechanische und optische Leistung und unterschiedliche Schalterkonfiguration von Mini- 1x4 und von Mini-1x8 auf das gleiche kompakte Paket vereinheitlichen. Die Produkte sind Telcordia GR-1073-CORE qualifizierten und RoHS-Beanstandung.



Eigenschaften Anwendungen
Mini Size Netz-Monitor-System
Kurze Schalter-Zeit Fernfaser-Prüfungs-System
Niedrige Einfügungsdämpfung u. Quergespräch Modul u. Integration
Breiter funktionierender Wellenlängenbereich Instrumentierung



Leistungs-Spezifikation

Parameter Einheiten Monomode-
Funktionierende Wellenlänge Nanometer 1290~1330 und/oder 1525~1610
Einfügung Loss1 1x4 DB ≤ 1,0
1x8 ≤ 1,2
Rückkehr Loss1 DB ≥ 45
Polarisations-abhängiger Verlust DB ≤ 0,1
Wellenlängen-abhängiger Verlust DB ≤ 0,2
Übersprechen DB ≥ 60
Wiederholbarkeit DB ≤ ±0.05
Schalter-Zeit Frau ≤ 15
Haltbarkeit Zeiten ≥ 107
Schalter-Spannung VDC 2.7~3.3 oder 4.5~5.5
Schalter-Strom Verriegeln MA fahrendes oder 36~44@5V Fahren 54~66@3V
Energie-Behandlung mW ≤ 500
Betriebstemperatur °C -5~+65
Operations-Feuchtigkeit %RH 5~95
Lagertemperatur °C -40~+85
Speicherfeuchtigkeit %RH 5~95
Faser-Art   Faser Corning SMF-28e
Zopf-Art   900mm loses Rohr
Paket-Maß Millimeter 55.0L x 44.0W x 11.9H

Anmerkung: 1. gemessen ohne Verbindungsstücke; IL ist schlechteres 0.3dB und RL ist 5dB, mit Verbindungsstücken zu senken



Glasfaser 1330nm schaltet niedrige Einfügungsdämpfung Mini-1x4 0



Elektrische Stiftdefinition

Mini-Schalter 1x4 Steuereingang Status-Ertrag Allgemeiner Input
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ Boden
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ X X V+ Boden Boden Boden V+ Boden
Com-P2 0V V+ V+ 0V 0V V+ X X Boden V+ Boden Boden V+ Boden
Com-P3 0V V+ 0V V+ V+ 0V X X Boden Boden V+ Boden V+ Boden
Com-P4 0V V+ 0V V+ 0V V+ X X Boden Boden Boden Boden V+ Boden
Mini-Schalter 1x8 Steuereingang Status-Ertrag Allgemeiner Input
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ Boden
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ 0V V+ V+ Boden Boden Boden V+ Boden
Com-P2 0V V+ V+ 0V 0V V+ 0V V+ Boden V+ Boden Boden V+ Boden
Com-P3 0V V+ 0V V+ V+ 0V 0V V+ Boden Boden V+ Boden V+ Boden
Com-P4 0V V+ 0V V+ 0V V+ 0V V+ Boden Boden Boden Boden V+ Boden
Com-P5 V+ 0V 0V V+ 0V V+ V+ 0V V+ Boden Boden V+ V+ Boden
Com-P6 0V V+ V+ 0V 0V V+ V+ 0V Boden V+ Boden V+ V+ Boden
Com-P7 0V V+ 0V V+ V+ 0V V+ 0V Boden Boden V+ V+ V+ Boden
Com-P8 0V V+ 0V V+ 0V V+ V+ 0V Boden Boden Boden V+ V+ Boden



Funktions-Diagramm

Glasfaser 1330nm schaltet niedrige Einfügungsdämpfung Mini-1x4 1Glasfaser 1330nm schaltet niedrige Einfügungsdämpfung Mini-1x4 2
