Detailinformationen

Kanäle:	40/44/48	Kanalabstand:	100GHZ
Einsatz-Verlust (Art.):	4.0dB	Bandbreite 1dB:	≥0.2
Bandbreite 3dB:	≥0.4	Betriebstemperatur:	-40 bis +85
Markieren:	Mehrfachkoppler AWG-Lehre100ghz , Mehrfachkoppler AWG-Lehre44ch , Hohes Isolierung dwdm Gerät

Produkt-Beschreibung

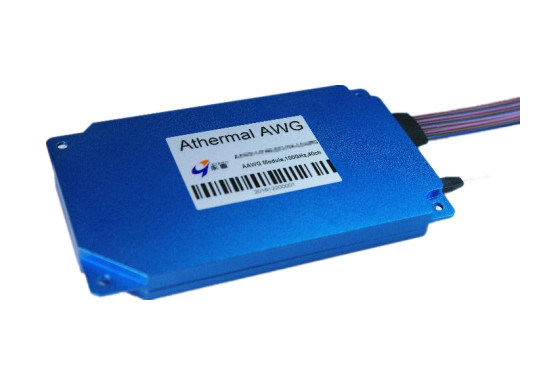

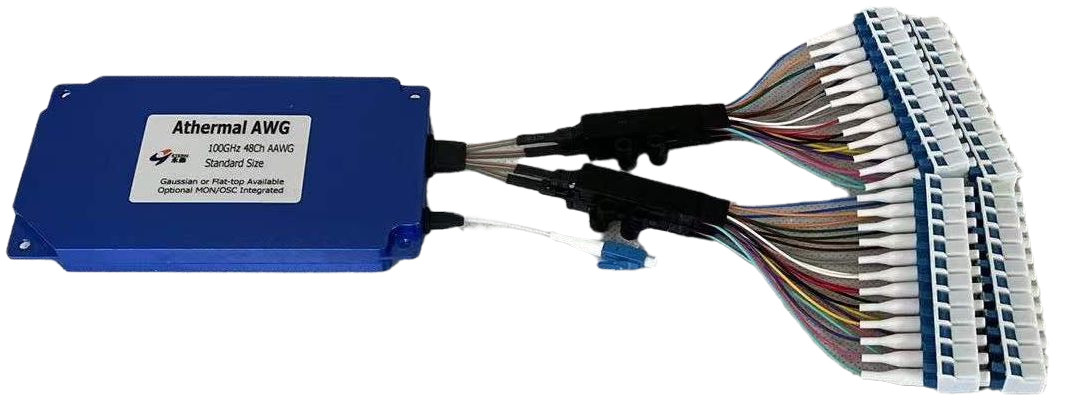

100GHZ, das flachen MEHRFACHKOPPLER/DEMULTIPLEXER AAWG IT SPERRT

44CH 100GHZ Gerät der AWG-Lehremehrfachkoppler-hohes Isolierungs-DWDM

Eigenschaften:

1. Athermaler Entwurf über Betriebstemperaturbereich

2. Kompakte Größe

3. Hohe Stabilität und Zuverlässigkeit

4. Niedrige Einfügungsdämpfung, hohe Isolierung

Anwendungen:

1. Verdrahtungshandbuch-Getriebe

2. Metro und Fernnetz

Beschreibung:

ETERN kleidete Wellenleiter-Gitter (AWG-Lehre) ist ein kosteneffektives, leistungsstarkes Gerät DWDM Mux/Demux, das auf 100GHz Kanalabstand im C funktionieren und ein L Band IFU-Gitter, ohne irgendeine benötigte elektrische Leistung.

Etern AAWG bietet niedrige Einfügungsdämpfung, ausgezeichnete Kanalisolierung an, die Leichtigkeit der Faser behandelnd und langfristige Zuverlässigkeit in einem kompakten Paket. Die Produkte sind Beanstandung Telcordia, die GR-1221-CORE und GR-1209-CORE qualifiziert werden, und RoHS.

Spezifikation:

Parameter		Einheiten	Wert
Kanäle			40/44/48
Kanalabstand		Gigahertz	100
Bezugsdurchlassbereich		Gigahertz	±12.5
Wellenlängen-Genauigkeit		P.M.	±50
Einfügungsdämpfung¹	Art.	DB	4,0
	Maximum.		4,5
Einfügungsdämpfungs-Einheitlichkeit		DB	≤1.5
Polarisations-abhängiger Verlust (PDL)		DB	≤0.5
Bandbreite 1dB		Nanometer	≥0.2
Bandbreite 3dB		Nanometer	≥0.4
Nebenkanalisolierung		DB	≥25
Nicht-angrenzende Kanal-Isolierung		DB	≥30
Gesamtübersprechen		DB	≥22
Rückflussdämpfung		DB	≥40
Chromatische Streuung (CD)		ps/nm	-20 \| +20
Polarisations-Modus-Streuung (PMD)		ps	≤0.5
Betriebstemperatur		℃	-40 bis +85
Lagertemperatur		℃	-40 bis +85

Anmerkung: 1. geprüft mit Verbindungsstücken.

Einrichtungs-Informationen:

Athermale AWG-Lehre

Abstand

Art

Ch-Zahl

Begonnener Ch

Faser-Länge

Verbindungsstück

Anwendung

Paket

Common

Band

Fan-heraus

AAWG

1=100GHz

F=Flat-Top

16=16ch

C21=C21

00=Adaptor

1=None

M=Mux

M=Module

G=Gaussian

32=32ch

C215=C21.5

05=0.5m 05=0.5m 05=0.5m

2=FC/UPC

D=Demux

R=Rack

40=40ch

......

10=1.0m 10=1.0m 10=1.0m

3=FC/APC

MD=Mux u. Demux

44=44ch

15=1.5m 15=1.5m 15=1.5m

4=LC/UPC

48=48ch

20=2.0m 20=2.0m 20=2.0m

5=LC/APC

......

6=SC/UPC

7=SC/APC

X=Special

Größe und Tag:

Herkunftsort:	China
Markenname:	Wuhan ETERN Optoelectronics
Zertifizierung:	GR-1221-CORE,GR-1209-CORE,RoHS
Modellnummer:	AAWG-1G-XX-C21-0505054-MDM

Min Bestellmenge:	2PCS
Preis:	Negotiable
Verpackung Informationen:	Karton
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	Kanal 150K pro Monat
