| Herkunftsort: | China |
|---|---|
| Markenname: | Wuhan ETERN Optoelectronics |
| Zertifizierung: | RoHS |
| Modellnummer: | GLASFASERschalter ULTRA-MINI 1X1/1X2/2X2BYPASS |
| Min Bestellmenge: | 10PCS |
| Preis: | negotiable |
| Verpackung Informationen: | Blasenkasten |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100k pro Monat |
| Eigenschaft: | Breiter funktionierender Wellenlängenbereich | Qualität: | Niedrige Einfügungsdämpfung und Niedrig-Übersprechen |
|---|---|---|---|
| Anwendung: | Modul u. Integration, Instrumentierung | Funktionierende Wellenlänge: | 1290-1330nm |
| Zertifizierung: | RoHS complaint | Art: | Überbrückung 2X2 |
| Hervorheben: | Ethernet-Schalter RoHS aus optischen Fasern,Ethernet-Schalter in mehreren Betriebsarten aus optischen Fasern,Ultra-Minifaserkernschalter |
||

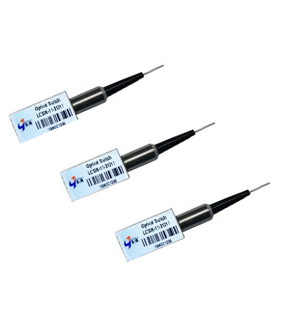

GLASFASERschalter ULTRA-MINI 1X1/1X2/2X2BYPASS
Eigenschaften:
1. niedrige Einfügungsdämpfung u. Quergespräch
2. Breiter funktionierender Wellenlängenbereich
3. Bidirektional
Anwendungen:
1. Netz-Schutz u. Wiederherstellung
2. Kanal-Blockieren
3. Modul u. Integration
4. Instrumentierung
5. Konfigurierbares OADM
Leistungsangaben:
| Parameter | Einheiten | Monomode- | In mehreren Betriebsarten | ||
|
Funktionierende Wellenlänge 1x1, 1x2 Einfügung Loss1, 2 2x2B |
Nanometer
DB |
1290~1330 und/oder 1525~1610 |
≤ 0,8 ≤ 0,9 |
850 oder 850&1310 | |
| Bringen Sie Loss1, abhängige Verlust-Wellenlängen-abhängigen Verlust der Polarisations-2 zurück | DB-DB-DB |
≥ 45 ≤ 0,1 ≤ 0,2 |
≥ 30
≤ 0,3 |
||
|
Übersprechen Wiederholbarkeit |
DB DB |
≥ 55 |
≤ ±0.02 |
≥ 30 | |
| Schalter-Zeit | Frau | ≤ 4 | |||
| Haltbarkeit | Zeiten | ≥ 107 | |||
| Schalter-Spannung | VDC | 2.7~3.3 oder 4.5~5.5 | |||
|
30~36@3V verriegeln, das oder 20~24@5V fährt Schalter gegenwärtiges MA fährt Nicht-Verriegeln von fahrendem oder 28~34@5V Fahren 42~51@3V |
|||||
|
Energie, die Betriebstemperatur-Operations-Feuchtigkeits-Lagertemperatur-Speicher-Feuchtigkeit behandelt Faser-Art |
mW °C %RH °C %RH |
Faser Corning SMF-28e |
≤ 500 -5~+65 5~95 -40~+85 5~95 MMF 50/125 oder 62.5/125 |
||
| Zopf-Art Paket-Maß |
Millimeter |
250mm bloße Faser oder 900mm loses Rohr 27.0L x 10.4W x 7.2H | |||
Anmerkung: 1. gemessen ohne Verbindungsstücke; IL ist schlechteres 0.3dB und RL ist 5dB, mit Verbindungsstücken zu senken
2. gemessen mit optischer Quelle LED oder VSCEL für Art in mehreren Betriebsarten
Mechanische Maße (Einheit: Millimeter)
Elektrische Stiftdefinition
|
Art |
Heller Weg |
Mitnehmerstift |
Monitor |
||||
|
1x1 |
1x2 |
2x2B |
1 |
8 |
3-4,5-6 |
2-3,6-7 |
|
|
Verriegeln |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
Boden |
ABSCHLUSS |
OFFEN |
|
- |
1- 3 |
1- 4 |
Boden |
V+ |
OFFEN |
ABSCHLUSS |
|
|
Nicht-Verriegeln |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
Boden |
ABSCHLUSS |
OFFEN |
|
- |
1- 3 |
1- 4 |
Boden |
Boden |
OFFEN |
ABSCHLUSS |
|
Funktions-Diagramm
Einrichtungs-Informationen:
|
LCSW |
- |
□□□ |
- |
□ |
|
□ |
□ |
□ |
□ |
|
LWL-Schalter Schalter-Art |
Wellenlänge |
|
Schalter-Modus |
Faser-Art |
Faser-Länge |
Verbindungsstück |
|||
|
M11=Mini 1x1 |
1=1310nm |
|
1=Latching |
INSPEKTION 1=250um |
1=0.5m |
1=None |
|||
|
M12=Mini 1x2 |
2=1550nm |
|
2=Non-latching |
INSPEKTION 2=900um |
2=1m |
2=FC/UPC |
|||
|
Überbrückung M22B=Mini 2x2 |
3=1310&1550nm |
|
|
3=250um 62.5/125 |
3=2m |
3=FC/APC |
|||
|
|
4=850nm |
|
|
4=900um 62.5/125 |
X=Specify |
4=LC/UPC |
|||
|
|
5=850&1310nm |
|
|
5=250um 50/125 |
|
5=LC/APC |
|||
|
|
X=Special |
|
|
6=900um 50/125 |
|
6=SC/UPC |
|||
|
|
|
|
|
X=Special |
|
7=SC/APC |
|||
|
|
|
|
|
|
|
X=Specify |
|||
