9.00mm undichte Mobilkommunikation PET Isolierung Kabel-5G, die Koaxialkabel ausstrahlt

Undichtes Kabel für Mobilkommunikation 5G

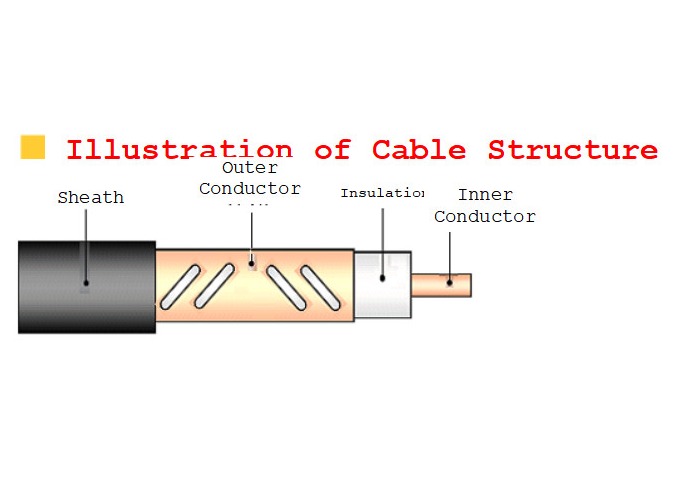

• Strukturelle Parameter

  Produkt-Modell	Innenleiter		Isolierung	Äußerer Leiter		Äußere Hülle
  	Material	Durchmesser		Material	Durchmesser	Material	Durchmesser
  HLRCTCY (Z) - 50-22G (7/8")	Glattes kupfernes Rohr	9.00mm	Körperlich-geschäumte Polyäthylenisolierung	Kupferstreifenlandungs-Randlängs des gelochten Lochs eingewickelt	24.00mm	Schwarzes Polyäthylen oder Halogen-freies flammhemmendes Polyolefin des niedrigen Rauches	27.80mm
  HLRCTCY (Z) - 50-32G (1-1/4")	Gewölbtes kupferne Rohr der Spirale	13.90mm			34.00mm		38.00mm


• Mechanische u. Klimaeigenschaften

  Produkt-Modell	Minimaler Biegungsradius während einer einzelnen Zeit	Minimaler Biegungsradius für mehrfache Zeiten (15mal)	Maximaler dehnbarer Widerstand	Installations-Temperatur	Betriebstemperatur
  HLRCTCY (Z) - 50-22G (7/8")	250mm	300mm	1300N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-32G (1-1/4")	400mm	500mm	2000N


• Elektrische Eigenschaften

  Produkt-Modell		HLRCTCY (Z) - 50-22G (7/8")	HLRCTCY (Z) - 50-32G (1-1/4")
  			1	2
  Durchschnittlicher Wellenwiderstand (Ω)		50±2
  Übertragungsrate		90%
  Kapazitanz (pF/m)		76
  Durchschlagsfestigkeit (V, DC, 1min)		10000	10000
  Minimaler Isolationswiderstand (MΩ·Kilometer)		10000
  Hüllen-Funken-Prüfung (V, Wechselstrom, Ist-Wert)		8000	10000
  Längsverminderung dB/100m ±5%,℃ 20	700MHz	3,8	2,5	—
  	800MHz	4,0	2,7	—
  	900MHz	4,2	3,1	—
  	1800MHz	6,6	4,5	4,8
  	1900MHz	6,8	4,8	5,1
  	2000MHz	7,1	5,3	5,5
  	2200MHz	7,8	5,6	5,9
  	2400MHz	8,5	6,1	6,3
  	2600MHz	9,3	6,6	6,8
  	2700MHz	10,0	6,9	7,1
  	3300MHz	12,2	8,8	9,0
  	3400MHz	13,6	9,1	9,4
  	3500MHz	14,3	10,1	10,5
  	3600MHz	15,1	10,8	11,2
  	3700MHz	15,9	12,1	12,5
  Koppeldämpfung dB±5dB 95%, 2m	700MHz	85	85	—
  	800MHz	83	78	—
  	900MHz	79	75	—
  	1800MHz	76	72	70
  	1900MHz	75	68	71
  	2000MHz	75	72	70
  	2200MHz	75	72	70
  	2400MHz	70	73	70
  	2600MHz	72	73	71
  	2700MHz	73	73	70
  	3300MHz	72	71	70
  	3400MHz	68	71	70
  	3500MHz	68	71	70
  	3600MHz	68	71	70
  	3700MHz	70	71	70
  VSWR	703~960MHz	≤1.30	≤1.30	—
  	1700~1900MHz	≤1.30	≤1.30	≤1.30
  	1920~2025MHz	≤1.30	≤1.30	≤1.30
  	2110~2200MHz	≤1.30	≤1.30	≤1.30
  	2300~2400MHz	≤1.30	≤1.30	≤1.30
  	2515~2675MHz	≤1.35	≤1.35	≤1.35
  	3300~3700MHz	≤1.40	≤1.40	≤1.40
