GSM-R Bahnkommunikations-undichtes Kabel

24.00mm undichtes Kabel

Produkt-Beschreibung

GSM-R Bahnkommunikations-undichtes Kabel 24.00mm 9.00mm

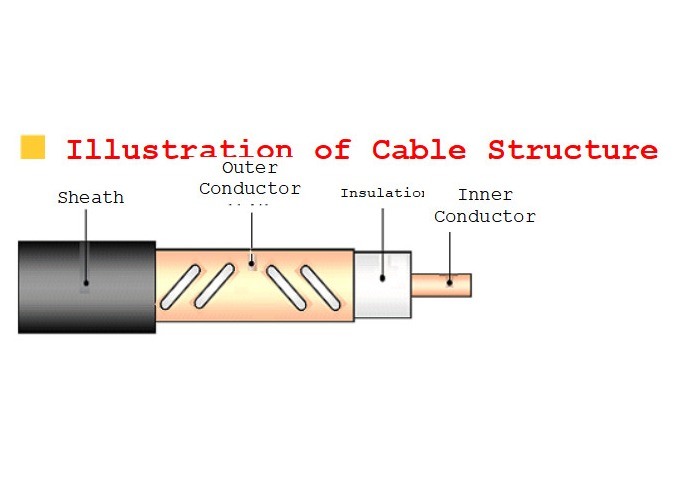

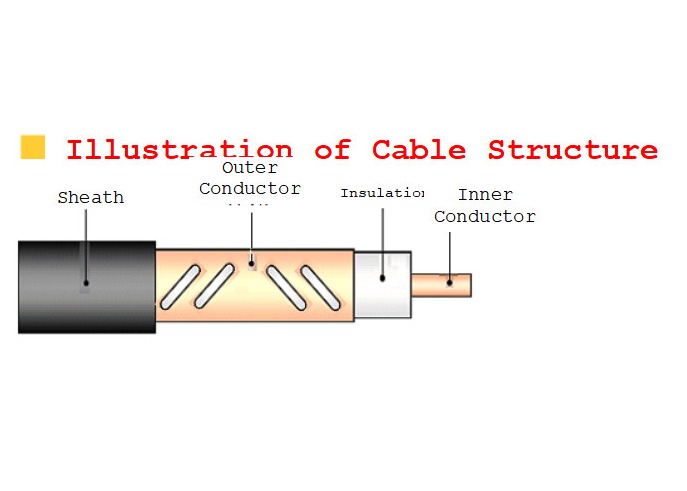

Strukturelle Parameter

Produkt-Modell		Innenleiter		Isolierung	Äußerer Leiter		Äußere Hülle
		Material	Durchmesser		Material	Durchmesser	Material	Durchmesser
WDZ-SLYWY-50-22	Ⅱ	Glattes kupfernes Rohr	9.00mm	Körperlich-geschäumte Polyäthylenisolierung	Kupferstreifenlandungs-Randlängs des gelochten Lochs eingewickelt	24.00mm	Halogen-freies flammhemmendes Polyolefin des niedrigen Rauches	27.50mm
	Ⅲ
WDZ-SLYWY-50-32	Ⅱ	Glattes kupfernes Rohr	13.10mm			34.00mm		38.00mm
	Ⅲ
WDZ-SLYWY-50-42	Ⅱ	Gewölbtes kupferne Rohr der Spirale	17.40mm			44.00mm		48.00mm
	Ⅲ

Mechanische u. Klimaeigenschaften

Produkt-Modell		Minimaler Biegungsradius während einer einzelnen Zeit	Minimaler Biegungsradius für mehrfache Zeiten (15mal)	Maximaler dehnbarer Widerstand	Installations-Temperatur	Betriebstemperatur
WDZ-SLYWY-50-22	Ⅱ	280mm	550mm	2300N	-55℃~+85℃	-40℃~+70℃
	Ⅲ
WDZ-SLYWY-50-32	Ⅱ	380mm	750mm	3000N
	Ⅲ
WDZ-SLYWY-50-42	Ⅱ	490mm	1000mm	1700N
	Ⅲ

Elektrische Eigenschaften

Produkt-Modell		WDZ-SLYWY-50-22		WDZ-SLYWY-50-32		WDZ-SLYWY-50-42
		Ⅱ	Ⅲ	Ⅱ	Ⅲ	Ⅱ	Ⅲ
Durchschnittlicher Wellenwiderstand (Ω)		50±2
Durchschlagsfestigkeit (V, DC, 1min)		10000		10000		15000
Minimaler Isolationswiderstand (MΩ·Kilometer)		10000
Hüllen-Funken-Prüfung (V, Wechselstrom, Ist-Wert)		8000		10000		10000
Längsverminderung dB/100m ±5%,℃ 20	455~461MHz	3,0	—	2,2	—	1,8	—
	465~471MHz
	885~889MHz	5,3	5,0	4,3	3,0	2,9	2,4
	930~934MHz
Koppeldämpfung dB±5dB 95%, 2m	455~461MHz	75	—	75	—	75	—
	465~471MHz
	885~889MHz	69	69	69	69	68	69
	930~934MHz
Maximales VSWR	455~461MHz	≤1.30	—	≤1.30	—	≤1.30	—
	465~471MHz	≤1.30	—	≤1.30	—	≤1.30	—
	885~889MHz	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
	930~934MHz	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
