Innensignal-Abdeckungs-Weitwinkelstrahlungs-undichtes Koaxialkabel RoHS

Innenabdeckungs-Weitwinkelstrahlungs-undichtes Kabel

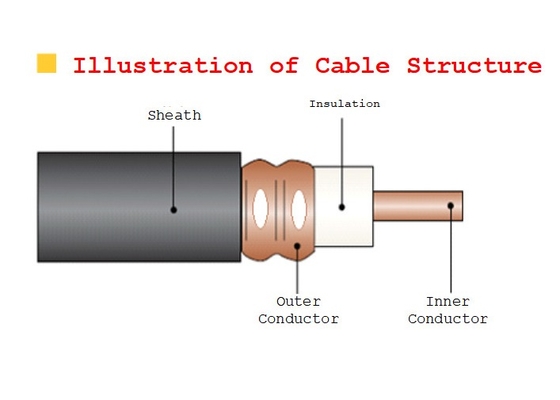

• Strukturelle Parameter

  Produkt-Modell	Innenleiter		Isolierung	Äußerer Leiter		Äußere Hülle
  	Material	Durchmesser		Material	Durchmesser	Material	Durchmesser
  HLRCACY (Z) - 50-12F (1/2 ")	Kupferner plattierter Aluminiumdraht	4.80mm	Körperlich-geschäumte Polyäthylenisolierung	Kupferstreifenlandungs-Randlängs des gelochten Lochs eingewickelt	13.50mm	Schwarzes Polyäthylen oder Halogen-freies flammhemmendes Polyolefin des niedrigen Rauches	15.80mm
  HLRCTCY (Z) - 50-22F (7/8")	Glattes kupfernes Rohr	9.00mm			24.00mm		27.80mm


• Mechanische u. Klimaeigenschaften

  Produkt-Modell	Minimaler Biegungsradius während einer einzelnen Zeit	Minimaler Biegungsradius für mehrfache Zeiten (15mal)	Maximaler dehnbarer Widerstand	Installations-Temperatur	Betriebstemperatur
  HLRCACY (Z) - 50-12F (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-22F (7/8")	250mm	300mm	1300N


• Elektrische Eigenschaften

  Produkt-Modell		HLRCACY (Z) - 50-12F (1/2 ")	HLRCTCY (Z) - 50-22F (7/8")
  Durchschnittlicher Wellenwiderstand (Ω)		50±2
  Übertragungsrate		90%
  Kapazitanz (pF/m)		76
  Durchschlagsfestigkeit (V, DC, 1min)		6000	10000
  Minimaler Isolationswiderstand (MΩ·Kilometer)		10000
  Hüllen-Funken-Prüfung (V, Wechselstrom, Ist-Wert)		8000	8000
  Längsverminderung dB/100m ±5%,℃ 20	800MHz	7,3	4,2
  	900MHz	8,0	4,5
  	1800MHz	12,8	7,3
  	1900MHz	13,2	7,8
  	2000MHz	14,2	8,0
  	2200MHz	15,0	9,1
  	2400MHz	16,6	9,7
  	2600MHz	18,5	10,5
  	2700MHz	18,8	11,1
  	3400MHz	25,5	14,0
  	3500MHz	28,1	14,7
  	3600MHz	29,5	15,6
  Koppeldämpfung dB±5dB 95%, 2m	800MHz	78	83
  	900MHz	76	78
  	1800MHz	72	75
  	1900MHz	72	70
  	2000MHz	70	71
  	2200MHz	70	75
  	2400MHz	70	72
  	2600MHz	72	73
  	2700MHz	70	71
  	3400MHz	70	69
  	3500MHz	70	68
  	3600MHz	70	68
  VSWR	790~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.35
  	3400~3600MHz	≤1.35
