Verbindene undichtes Kabel-verbiegende Eigenschaften im Aufzug gut

Verbindene undichtes Kabel-verbiegende Eigenschaften im Aufzug gut

Koaxialübertragungskabel GB/T 17737.4-2013 – Teil 4: Rahmenspezifikation für undichte Kabel
YD-/T1119-2013 Übertragungskabel - undichtes Koaxialkabel der Koppelung mit geschäumtem Polyolefinnichtleiter und gewölbtem äußeren Leiter des kupfernen Rohrs
Iec-61196-4:2015-Koaxialkommunikation Kabelteil 4: Rahmenspezifikation für das Ausstrahlen von Kabeln
Iec-60332-1-2:2015 Tests auf den elektrischen und Faseroptikkabeln unter Beschuss Bedingungteil 1-2: Test für vertikale Flammenausbreitung für einen einzelnen Isolierdraht oder Kabelverfahren für 1 Kilowatt mischte Flamme vor
Iec-61034-2:2019 Maß der Rauchdichte der Kabel, die unter definierten Bedingungen – Teil 2 brennen: Testverfahren und Anforderungen
Iec-60754-1:2019 Test auf Gasen entwickelte während der Verbrennung von Materialien von den Kabeln – Teil 1: Bestimmung des Halogensäure-Gasinhalts
Iec-60754-2:2019 Test auf Gasen entwickelte während der Verbrennung von Materialien von den Kabeln – Teil 2: Bestimmung der Säure (durch pH-Maß) und der Leitfähigkeit

Produkt-Eigenschaften

Verwendet im Bergwerk, im Aufzugsbrunnen und in anderem begrenztem Raum;
Ende-Feuerstrahlungsmodus, in dem elektromagnetisches Feld auf die Oberfläche des undichten Koaxialkabels, mit schwacher Orientierung, breitem Arbeitsband, großer Koppeldämpfung und Anpassungsschwierigkeiten gesprungen wird;
Ausgezeichnete verbiegende Eigenschaften, breiteres Arbeitsband und längere Lebensdauer.

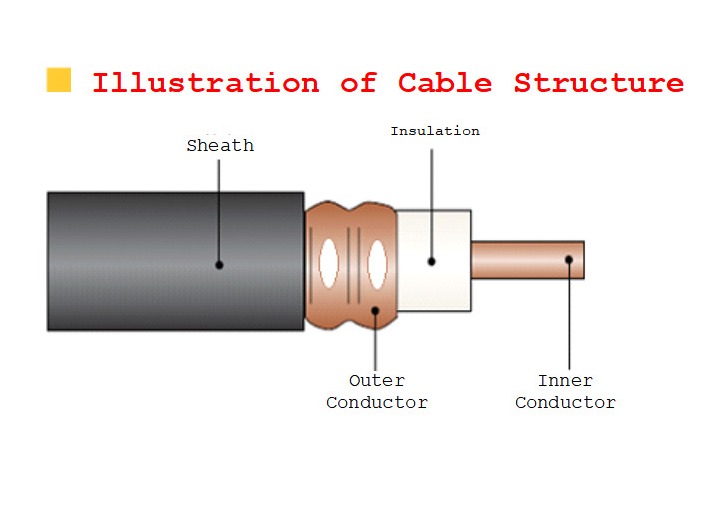

• Strukturelle Parameter

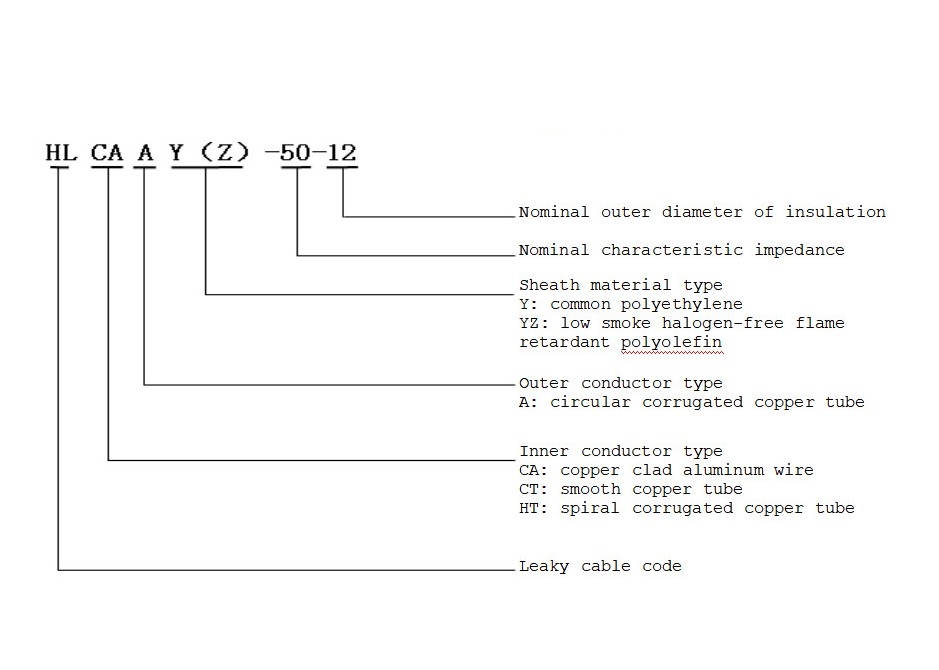

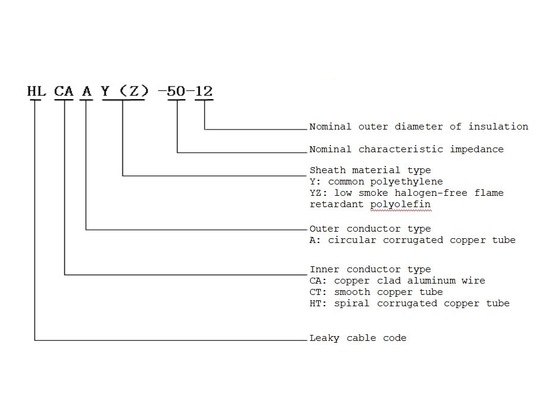

  Produkt-Modell	HLCAAY (Z) - 50-12 (1/2 〃)	HLCTAY (Z) - 50-22 (7/8 〃)	HLCTAY (Z) - 50-23 (7/8 〃 dämpfungsarm)	HLCTAY (Z) - 50-32 (〃 1-1/4)	HLHTAY (Z) - 50-42 (〃 1-5/8)
  Innenleiter	Kupferner plattierter Aluminiumdraht	Glattes kupfernes Rohr			Gewölbtes kupferne Rohr der Spirale
  	4.80mm	9.00mm	9.45mm	13.10mm	17.40mm
  Isolierung	Körperlich-geschäumte Polyäthylenisolierung
  Äußerer Leiter	Gewölbtes kupfernes Rohr gemahlene Loch des Rundschreibens
  	13.90mm	24.90mm	25.40mm	35.80mm	46.50mm
  Hülle	Schwarzes Polyäthylen oder Halogen-freies flammhemmendes Polyolefin des niedrigen Rauches
  	15.70mm	27.50mm	27.80mm	38.80mm	49.50mm

  Strukturelle Parameter mechanisch u. Klimaeigenschaften

  Produkt-Modell	HLCAAY (Z) - 50-12 (1/2 〃)	HLCTAY (Z) - 50-22 (7/8 〃)	HLCTAY (Z) - 50-22 (7/8 〃 dämpfungsarm)	HLCTAY (Z) - 50-32 (〃 1-1/4)	HLHTAY (Z) - 50-42 (〃 1-5/8)
  Minimaler Biegungsradius während einer einzelnen Zeit	80mm	140mm	150mm	200mm	280mm
  Minimaler Biegungsradius für mehrfache Zeiten (15mal)	125mm	250mm	275mm	380mm	500mm
  Maximaler dehnbarer Widerstand	1130N	1500N	1700N	2500N	3000N
  Installations-Temperatur	-40℃~+70℃
  Betriebstemperatur	-50℃~+85℃


• Elektrische Eigenschaften

  Produkt-Modell			HLCAAY (Z) - 50-12 (1/2 〃)	HLCTAY (Z) - 50-22 (7/8 〃)	HLCTAY (Z) - 50-23 (7/8 〃 低损耗)	HLCTAY (Z) - 50-32 (〃 1-1/4)	HLHTAY (Z) - 50-42 (〃 1-5/8)
  Wellenwiderstand (Ω)			50±2
  Übertragungsrate			90%
  Kapazitanz (pF/m)			75
  Minimaler Isolationswiderstand (MΩ·Kilometer)			10000
  Durchschlagsfestigkeit (V, DC, 1min)			6000	10000	10000	10000	15000
  Hüllen-Funken-Prüfung (V, Wechselstrom-Ist-Wert)			8000	8000	8000	10000	10000
  Längsverminderung Maximum. dB/100m ℃ 20		150MHz	3,3	1,8	1,7	1,4	1,1
  		450MHz	6,0	3,3	3,1	2,5	2,0
  		700MHz	7,7	4,2	4,0	3,1	2,6
  		800MHz	8,3	4,6	4,4	3,4	2,9
  		900MHz	8,8	4,9	4,7	3,7	3,1
  		1800MHz	13,1	7,5	7,1	5,6	4,6
  		1900MHz	13,6	7,7	7,4	5,8	4,8
  		2200MHz	14,9	8,5	8,1	6,4	5,3
  		2400MHz	15,7	9,0	8,6	6,8	5,6
  		2600MHz	16,4	9,4	9,0	7,2	-
  		3000MHz	17,9	10,3	9,9	-	-
  		3500MHz	19,7	11,4	10,9	-	-
  Koppeldämpfung dB±10dB 95%, 2m		150MHz	78	78	75	80	84
  		450MHz	80	86	80	87	88
  		700MHz	80	86	81	87	89
  		800MHz	80	86	83	88	89
  		900MHz	82	85	82	89	88
  		1800MHz	88	85	81	88	89
  		1900MHz	82	83	80	88	89
  		2200MHz	85	83	81	88	89
  		2400MHz	87	84	80	88	88
  		2600MHz	82	82	80	89	—
  		3000MHz	88	82	81	—	—
  		3500MHz	85	83	82	—	—
  VSWR	260~480MHz		≤1.25
  	820~960MHz		≤1.25
  	1700~1900MHz		≤1.30
  	2100~2200MHz		≤1.30
  	2300~2700MHz		≤1.30
