Startseite > Produkte> AWG-Lehremehrfachkoppler> Verdrahtungshandbuch-Mehrfachkoppler 48CH der Faser-150GHz kleidete Wellenleiter-Gitter

Verdrahtungshandbuch-Mehrfachkoppler 48CH der Faser-150GHz kleidete Wellenleiter-Gitter

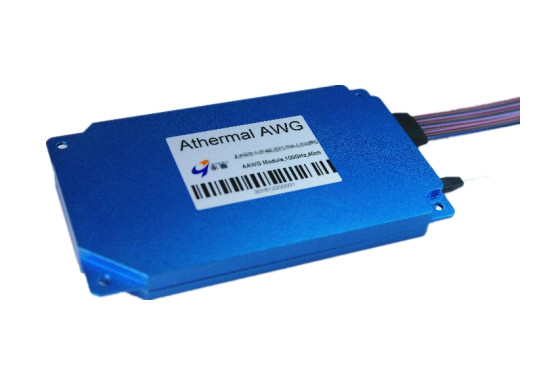

150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
Grundlegende Informationen
Herkunftsort: China
Markenname: Wuhan ETERN Optoelectronics
Zertifizierung: GR-1221-CORE,GR-1209-CORE ,RoHS
Modellnummer: AAWG
Min Bestellmenge: 2PCS
Preis: Negotiable
Verpackung Informationen: Karton
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 150k lenkt pro Monat
Bestpreis Kontakt
Detailinformationen
Betriebstemperatur: -5 zu +65℃ Farbe: Schwarzes weißes Blau
Anwendung: Unternehmensnetzwerk, Campusnetz Einfügungsdämpfung (typisch): 5.5dB, 5.0dB, 4.5dB, 6.0dB, 6.5dB
Kanalabstand: 100GHz, 200GHz, 150GHz Kanäle: 48CH
Markieren:

Verdrahtungshandbuch-Mehrfachkoppler der Faser 6.0dB

,

Verdrahtungshandbuch-Mehrfachkoppler der Faser 150GHz

,

48CH kleidete Wellenleitergitter

Produkt-Beschreibung

150GHZ, DAS GAUSSSCHEN MEHRFACHKOPPLER/DEMULTIPLEXER AAWG C-T SPERRT



Verdrahtungshandbuch-Mehrfachkoppler 48CH der Faser-150GHz kleidete Wellenleiter-Gitter



Eigenschaften:



1. Athermaler Entwurf über Betriebstemperaturbereich

2. Kompakte Größe

3. Hohe Stabilität und Zuverlässigkeit

4. Niedrige Einfügungsdämpfung, hohe Isolierung



Anwendungen:



1. Verdrahtungshandbuch-Getriebe

2. Metro und Fernnetz



Leistungs-Spezifikation:



Parameter Einheiten Wert
Kanäle   16
Kanalabstand Gigahertz 150
Bezugsdurchlassbereich Gigahertz ±6.25
Wellenlängen-Genauigkeit P.M. ±50
Einfügungsdämpfung1 Art. DB 5,0
Maximum. 6,0
Einfügungsdämpfungs-Einheitlichkeit DB ≤1.5
Polarisations-abhängiger Verlust (PDL) DB ≤0.5
Bandbreite 1dB Nanometer ≥0.13
Bandbreite 3dB Nanometer ≥0.19
Nebenkanalisolierung DB ≥24
Nicht-angrenzende Kanal-Isolierung DB ≥28
Gesamtübersprechen DB ≥21
Rückflussdämpfung DB ≥42
Chromatische Streuung (CD) ps/nm -30 | +30
Polarisations-Modus-Streuung (PMD) ps ≤1.0
Betriebstemperatur ℃ -5 bis +65
Lagertemperatur ℃ -40 bis +85

Anmerkung: 1. Testred mit Verbindungsstücken.



Verdrahtungshandbuch-Mehrfachkoppler 48CH der Faser-150GHz kleidete Wellenleiter-Gitter 0



Mechanische Maße (Einheit: Millimeter):



Verdrahtungshandbuch-Mehrfachkoppler 48CH der Faser-150GHz kleidete Wellenleiter-Gitter 1

Einrichtungs-Informationen:





Athermale AWG-Lehre Abstand Art Ch-Zahl Begonnener Ch Faser-Länge Verbindungsstück Anwendung Paket
Common Band Fan-heraus
AAWG 15=150GHZ F=Flat-Top 16=16ch C21=C21 00=Adaptor 1=None M=Mux M=Module
  G=Gaussian 32=32ch C215=C21.5 05=0.5m 05=0.5m 05=0.5m 2=FC/UPC D=Demux R=Rack
  　 40=40ch ...... 10=1.0m 10=1.0m 10=1.0m 3=FC/APC MD=Mux u. Demux
　 　 44=44ch   15=1.5m 15=1.5m 15=1.5m 4=LC/UPC 　 　
　 　 48=48ch   20=2.0m 20=2.0m 20=2.0m 5=LC/APC 　 　
　 　 ...... 　 ...... 6=SC/UPC 　 　
　 　   　   7=SC/APC 　 　
　 　 　 　   X=Special 　 　



Größe und Tag:

80 Kanäle AWG-Lehremehrfachkoppler,

Mehrfachkoppler AWG-Lehre4.0db,

Hoher Stabilität AWG-Lehremehrfachkoppler
