40 Kanäle AWG-Lehremehrfachkoppler-niedriges Einfügungsdämpfung Verdrahtungshandbuch DWDM

40 Channels AWG Multiplexer Low Insertion Loss WDM DWDM

Grundlegende Informationen

Herkunftsort:	China
Markenname:	Wuhan Etern Optoelectronics
Zertifizierung:	Telcordia GR-1221-CORE and GR-1209-CORE qualified
Modellnummer:	75GHz FLACHES AAWG 40ch

Min Bestellmenge:	2
Preis:	Negotiable
Verpackung Informationen:	Über 0.2kg/pc ist Paketkastengröße ungefähr 79x45x15mm
Lieferzeit:	4 Wochen
Zahlungsbedingungen:	L/C
Versorgungsmaterial-Fähigkeit:	Kanäle 150k pro Monat

Bestpreis Kontakt

Detailinformationen

Kanäle:	40CH, 40 Kanäle	Kanalabstand:	75GHz
Einfügungsdämpfung (typisch):	DB 5,0	Bandbreite 1dB:	≥0.4nm
Bandbreite 3dB:	≥0.6nm	Operations-Leistung:	Niedrige Einfügungsdämpfung, hohe Isolierung
Markieren:	GR-1221-CORE AWG-Lehremehrfachkoppler , 40 Kanäle AWG-Lehremehrfachkoppler , Niedriges Einfügungsdämpfungsverdrahtungshandbuch-dwdm

Produkt-Beschreibung

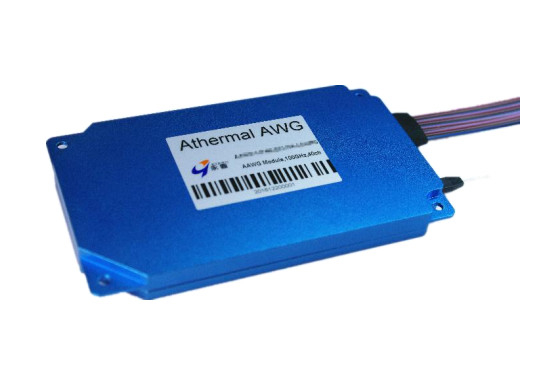

75GHz FLACHE athermale AWG-Lehre 40ch MUX/DEMUX

ETERN kleidete Wellenleiter-Gitter (AWG-Lehre) ist ein kosteneffektives, leistungsstarkes Gerät DWDM Mux/Demux, das auf 100GHz Kanalabstand im C funktionieren und ein L Band IFU-Gitter, ohne irgendeine benötigte elektrische Leistung. Etern AAWG bietet niedrige Einfügungsdämpfung, ausgezeichnete Kanalisolierung an, die Leichtigkeit der Faser behandelnd und langfristige Zuverlässigkeit in einem kompakten Paket. Die Produkte sind Beanstandung Telcordia, die GR-1221-CORE und GR-1209-CORE qualifiziert werden, und RoHS.

Eigenschaften	Anwendungen
Athermaler Entwurf über Betriebstemperaturbereich	Verdrahtungshandbuch-Getriebe
Kompakte Größe	Metro und Fernnetz
Hohe Stabilität und Zuverlässigkeit
Niedrige Einfügungsdämpfung, hohe Isolierung

Leistungs-Spezifikation

Parameter		Einheiten	Wert
Kanäle			40/44/48
Kanalabstand		Gigahertz	75
Bezugsdurchlassbereich		Gigahertz	±12.5
Wellenlängen-Genauigkeit		P.M.	±50
Einfügung Loss1	Art.	DB	5,0
	Maximum.		5,5
Einfügungsdämpfungs-Einheitlichkeit		DB	≤1.5
Polarisations-abhängiger Verlust (PDL)		DB	≤0.5
Bandbreite 1dB		Nanometer	≥0.4
Bandbreite 3dB		Nanometer	≥0.6
Nebenkanalisolierung		DB	≥25
Nicht-angrenzende Kanal-Isolierung		DB	≥30
Gesamtübersprechen		DB	≥22
Rückflussdämpfung		DB	≥40
Chromatische Streuung (CD)		ps/nm	-20 \| +20
Polarisations-Modus-Streuung (PMD)		ps	≤0.5
Betriebstemperatur		℃	-5 bis +65
Lagertemperatur		℃	-40 bis +85

Anmerkung: 1. geprüft mit Verbindungsstücken.
