Detailinformationen

Durchlassbereich:	Flacher und breiter Durchlassbereich	Qualität:	Hohes StabiHigh-lity und hohe Zuverlässigkeit
Operations-Leistung:	Niedrige Einfügungsdämpfung, hohe Isolierung	Kanal nein.:	32/40/44/48
Kanalabstand:	100GHz, 200GHz	Anwendung:	Campusnetz
Markieren:	Campusnetz fwdm Modul , Hafen 1540nm drei fwdm Modul , Passives demux mux cwdm TFF

Produkt-Beschreibung

Portgerät 100G 250,1.1m, A2,3.2X30 FWDM 3

Gerät ETERN-dreihafens FWDM wird hauptsächlich im passiven Wellenlängenabteilungs-Mehrkanalausrüstungsmodul benutzt. Es ist eine Art Wellenlängenabteilungsmehrkanalausrüstungstechnologie, die auf TFF basiert (Dünnfilmfilter). Es hat eine Vielzahl von Paketgrößen und von Wellenlängenwahlen. Es besteht aus drei Häfen: COM, überschreiten und reflektieren sich.

Der Unterschied zwischen FWDM und CWDM ist, dass FWDM multiplexen kann oder zwei oder zu entmultiplexieren optischere Signale von verschiedenen Wellenlängen in einem einzelnen breiten Wellenlängenbereichkanal, sowie zunehmende Signalübertragungsgeschwindigkeit und Kommunikationskapazität. FWDM-Gerät ist in der Telekommunikation, Radio und Fernsehen, Unternehmensnetzwerk, Campusnetz und andere Felder weitverbreitet

Anwendungen

1. Verdrahtungshandbuch-System

2. PON-System

3. Sendungs-Kabelfernsehen-Netz

Eigenschaften

1. Breite Betriebstemperatur

2. Hohe Zuverlässigkeit und Stabilität

3. Päckchengröße, Kompaktbauweise und Raumersparnis

Leistungs-Spezifikation

Parameter	Einheiten	Wert
Funktionierende Wellenlänge	Nanometer	1260~1670nm
		1540~1560
Getriebeband	Nanometer	1524~1544&1596~1625
		Kunde spezifiziert
		1260~1360&1480~1500
Reflexionsband	Nanometer	1260~1500&1550~1581&1640~1670
		Kunde spezifiziert
Getriebebandeinfügungsdämpfung	DB	≤0.6
Reflexionsbandeinfügungsdämpfung	DB	≤0.4
Getriebe-Isolierung	DB	≥30
Reflexions-Isolierung	DB	≥15
Rückflussdämpfung	DB	≥50
Richtdämpfung	DB	≥50
Betriebstemperatur	℃	-40 bis +85

Anmerkung: 1. gemessen mit Verbindungsstücken; IL ist schlechteres 0.3dB und RL ist 5dB, mit Verbindungsstücken zu senken.

Mechanische Maße (Einheit: Millimeter)

Modul TFF passives CWDM Mux Demux des Campus-Netz-drei des Hafen-FWDM 0

Einrichtungs-Informationen

FWDM -	□	□□-	□	□□	□

	Abstand	Kanal	Faser-Art	Faser-Länge	Verbindungsstück
FWDM	1=100GHz	C21=C21	INSPEKTION 1=250um	00=Adapter	1=None
	2=200GHz	C22=C22	INSPEKTION 2=900um	05=0.5m	2=FC/UPC
	C=CWDM	21=1221	3=2.0mm INSPEKTION	10=1.0m	3=FC/APC
	X=Special	31=1331	4=3.0mm INSPEKTION	15=1.5m	4=LC/UPC
		......		20=2.0m	5=LC/APC
				......	6=SC/UPC
					7=SC/APC
					X=Special

Größe und Tag:

Herkunftsort:	China
Markenname:	Wuhan ETERN Optoelectronics
Zertifizierung:	RoHS
Modellnummer:	Gerät 100G C26,250,1.1m, A1,3.4X30 Hafen DWDM 3

Min Bestellmenge:	10PCS
Preis:	Negotiable

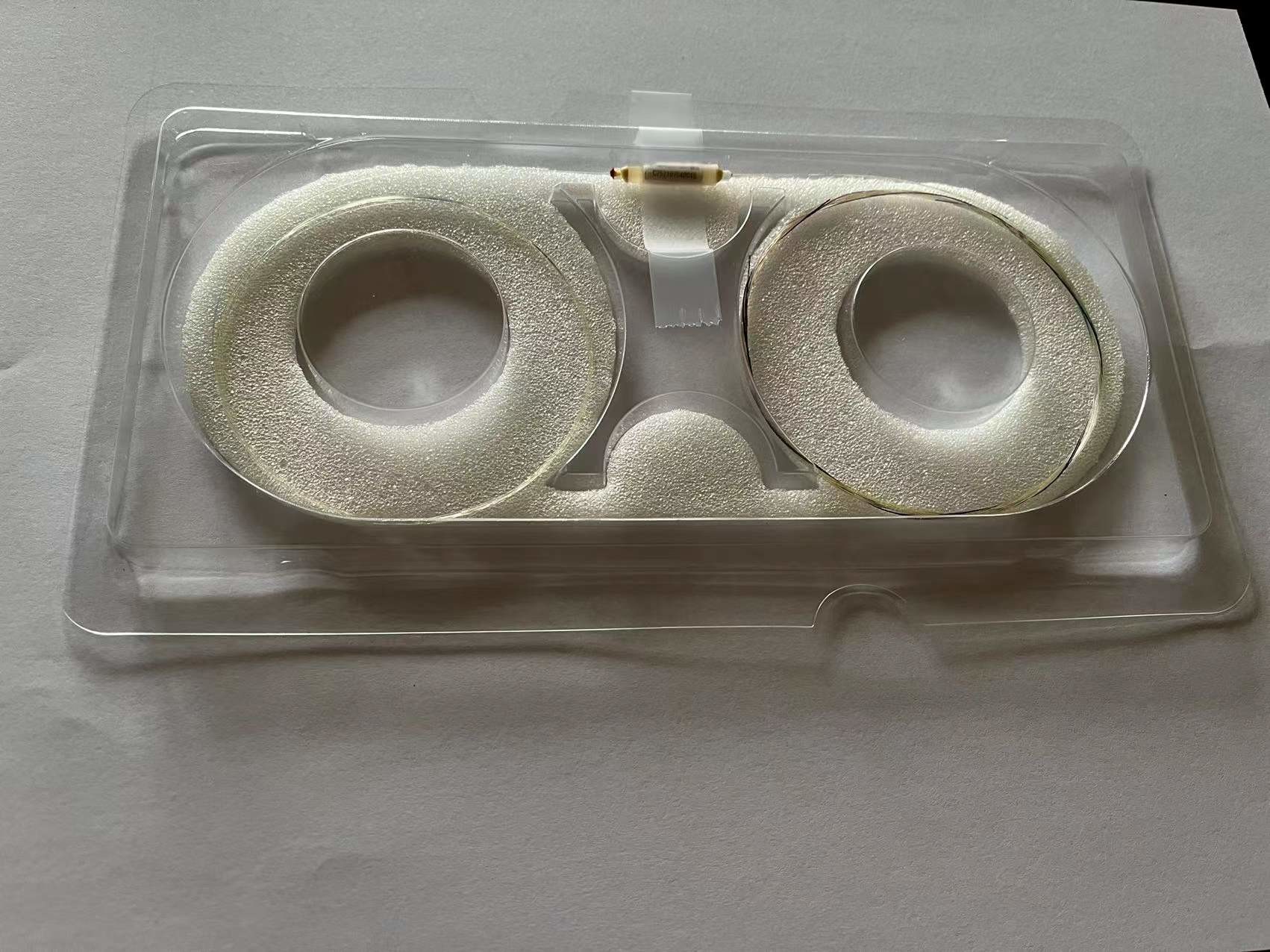

Verpackung Informationen:	Blasenkasten
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	100k pro Monat
