products
Startseite > Produkte> AWG-Lehremehrfachkoppler> AAWG 100GHz, das flache Spitze 36ch C20-C55 MUX DEMUX sperrt

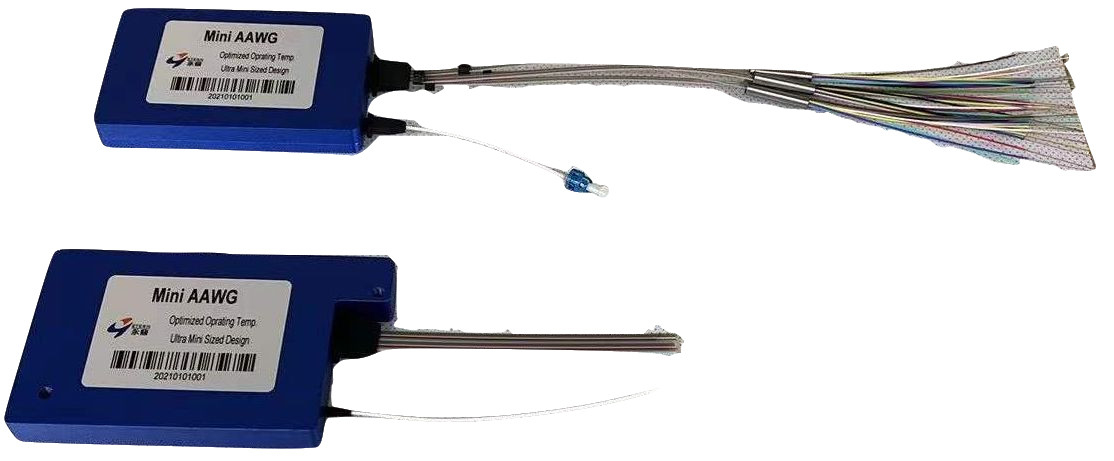

AAWG 100GHz, das flache Spitze 36ch C20-C55 MUX DEMUX sperrt

AAWG 100GHz Spacing Flat Top 36ch C20-C55 MUX DEMUX
AAWG 100GHz Spacing Flat Top 36ch C20-C55 MUX DEMUX
Grundlegende Informationen
Herkunftsort: China
Markenname: Wuhan ETERN Optoelectronics
Zertifizierung: RoHS
Modellnummer: AAWG-1F36-C20-0302024-MDM
Min Bestellmenge: 2pcs
Preis: Negotiable
Verpackung Informationen: Einzelnes Einzelteil
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50k pro Monat
Bestpreis Kontakt Plaudern
Detailinformationen
Markieren:

100GHz

,

das flache Spitze sperrt

,

C55 MUX DEMUX

Produkt-Beschreibung

AAWG-1F36-C20-0302024-MDM

AAWG, 100GHz Abstand, flach, 36ch, C20-C55 MUX&DEMUX

Beschreibung

ETERN kleidete Wellenleiter-Gitter (AWG-Lehre) ist ein kosteneffektives, leistungsstarkes Gerät DWDM Mux/Demux, das auf 100GHz Kanalabstand im C funktionieren und ein L Band IFU-Gitter, ohne irgendeine benötigte elektrische Leistung. Etern AAWG bietet niedrige Einfügungsdämpfung, ausgezeichnete Kanalisolierung an, die Leichtigkeit der Faser behandelnd und langfristige Zuverlässigkeit in einem kompakten Paket. Die Produkte sind Beanstandung Telcordia, die GR-1221-CORE und GR-1209-CORE qualifiziert werden, und RoHS.



Funktion







Optische Spezifikationen





Parameter Einheit Wert
Kanalnummer   36
Kanalabstand Gigahertz 100
Mittelwellenlänge Nanometer 1538,186 | 1561,419
Kanal-Frequenz THz 192,0 ~195,5
Bezugsdurchlassbereich Nanometer ±0.1
Einfügungsdämpfung DB ≤5.5
Einfügungsdämpfungs-Einheitlichkeit DB ≤1.5
Durchlassbereich-Kräuselung DB ≤0.5
Bandbreite @1dB Nanometer ≥ 0,4
@3dB ≥ 0,6
Isolierung Angrenzende Kanäle DB ≥25
Nicht-angrenzende Kanäle ≥30
Gesamtübersprechen DB ≥21
PDL DB ≤0.5
PMD ps ≤0.5
Rückflussdämpfung DB ≥40
Chromatische Streuung ps/nm ±20
Betriebstemperatur ℃ -5 bis +65
Lagertemperatur ℃ -40 bis +85



Kanal-Liste



Kanal Frequenz (THz) Wellenlänge (Nanometer)
C20 192 1561,419
C21 192,1 1560,606
C22 192,2 1559,794
C23 192,3 1558,983
C24 192,4 1558,173
C25 192,5 1557,363
C26 192,6 1556,555
C27 192,7 1555,747
C28 192,8 1554,940
C29 192,9 1554,134
C30 193 1553,329
C31 193,1 1552,524
C32 193,2 1551,721
C33 193,3 1550,918
C34 193,4 1550,116
C35 193,5 1549,315
C36 193,6 1548,515
C37 193,7 1547,715
C38 193,8 1546,917
C39 193,9 1546,119
C40 194 1545,322
C41 194,1 1544,526
C42 194,2 1543,730
C43 194,3 1542,936
C44 194,4 1542,142
C45 194,5 1541,349
C46 194,6 1540,557
C47 194,7 1539,766
C48 194,8 1538,976
C49 194,9 1538,186
C50 195 1537,397
C51 195,1 1536,609
C52 195,2 1535,822
C53 195,3 1535,036
C54 195,4 1534,250
C55 195,5 1533,465

Zopf- und Verbindungsstückart/Länge

Parameter Spezifikationen Einheit
Faser-Art SMF-28e mit loser Faser des Rohrs 600um (TBD)
Faser-Länge Allgemeine Faser 300 (TBD) Millimeter
Band-Faser 200 (TBD) Millimeter
Fan-heraus 200 (TBD) Millimeter
Optische Adapter (aller Hafen) LC/UPC


Abbildung 1-mechanisches Zeichnen (Einheit: Millimeter)



AAWG 100GHz, das flache Spitze 36ch C20-C55 MUX DEMUX sperrt 0

AAWG 100GHz, das flache Spitze 36ch C20-C55 MUX DEMUX sperrt 1



Abbildung 2-Fan-heraus (TBD)



AAWG 100GHz, das flache Spitze 36ch C20-C55 MUX DEMUX sperrt 2

Aufkleber enthält Herstellungspn, SN, Datum und etc.

Größe und Tag:

80 Kanäle AWG-Lehremehrfachkoppler,

Mehrfachkoppler AWG-Lehre4.0db,

Hoher Stabilität AWG-Lehremehrfachkoppler
