Allgemeine bewegliche Funkverbindungs-undichtes Kabel 17.40mm 44.00mm

Grundlegende Informationen

Herkunftsort:	China
Markenname:	Wuhan ETERN Optoelectronics
Zertifizierung:	RoHS

Bestpreis Kontakt Plaudern

Detailinformationen

Produkt-Name:

undichter Draht

Eigenschaften:

Niedrige Einfügungsdämpfung

Anwendungen:

Allgemeine bewegliche Funkverbindung

Durchmesser:

17.40mm 44.00mm

Markieren:

Allgemeine bewegliche Funkverbindungs-undichtes Kabel

Produkt-Beschreibung

Allgemeine bewegliche Funkverbindungs-undichtes Kabel 17.40mm 44.00mm

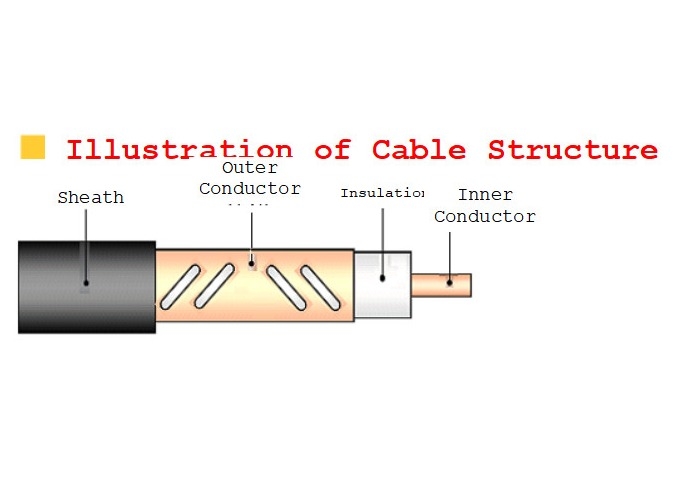

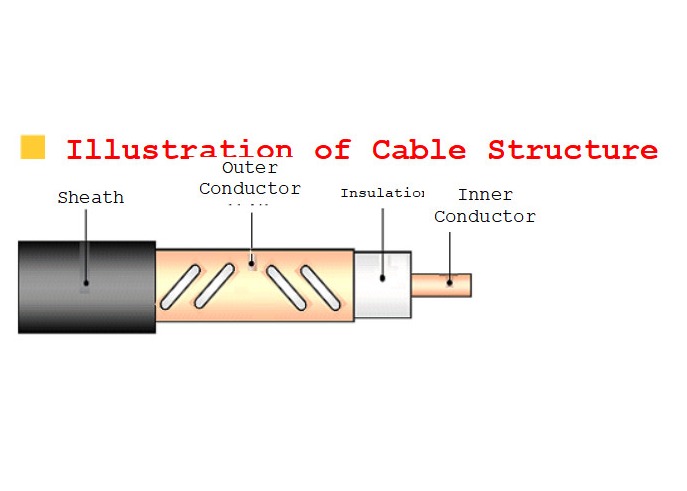

Produkt-Modell	Innenleiter		Isolierung	Äußerer Leiter		Äußere Hülle
Produkt-Modell	Material	Durchmesser	Isolierung	Material	Durchmesser	Material	Durchmesser
HLRCACY (Z) - 50-12H (1/2 ")	Kupferner plattierter Aluminiumdraht	4.80mm	Körperlich-geschäumte Polyäthylenisolierung	Kupferstreifenlandungs-Randlängs des gelochten Lochs eingewickelt	13.50mm	Schwarzes Polyäthylen oder Halogen-freies flammhemmendes Polyolefin des niedrigen Rauches	15.80mm
HLRCTCY (Z) - 50-22H (7/8")	Glattes kupfernes Rohr	9.00mm			24.00mm		27.80mm
HLRCTCY (Z) - 50-32H (1-1/4")	Glattes kupfernes Rohr	13.10mm			34.00mm		38.00mm
HLRHTCY (Z) - 50-42H (1-5/8")	Gewölbtes kupferne Rohr der Spirale	17.40mm			44.00mm		49.00mm

Produkt-Modell	Minimaler Biegungsradius während einer einzelnen Zeit	Minimaler Biegungsradius für mehrfache Zeiten (15mal)	Maximaler dehnbarer Widerstand	Installations-Temperatur	Betriebstemperatur
HLRCACY (Z) - 50-12H (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
HLRCTCY (Z) - 50-22H (7/8")	250mm	300mm	1300N
HLRCTCY (Z) - 50-32H (1-1/4")	400mm	500mm	2000N
HLRHTCY (Z) - 50-42H (1-5/8")	500mm	700mm	2500N

Elektrische Eigenschaften

Produkt-Modell		HLRCACY (Z) - 50-12H (1/2 ")	HLRCTCY (Z) - 50-22H (7/8")	HLRCTCY (Z) - 50-32H (1-1/4")	HLRHTCY (Z) - 50-42H (1-5/8")
Durchschnittlicher Wellenwiderstand (Ω)		50±2
Übertragungsrate		90%
Kapazitanz (pF/m)		76
Durchschlagsfestigkeit (V, DC, 1min)		6000	10000	10000	15000
Minimaler Isolationswiderstand (MΩ·Kilometer)		10000
Hüllen-Funken-Prüfung (V, Wechselstrom, Ist-Wert)		8000	8000	10000	10000
Längsverminderung dB/100m ±5% ℃ 20	800MHz	7,5	4,3	2,6	2,2
	900MHz	8,2	4,7	3,0	2,3
	1800MHz	12,8	8,6	4,9	3,5
	1900MHz	13,5	8,9	5,5	3,7
	2000MHz	14,2	10,0	5,7	3,9
	2200MHz	15,2	11,5	6,1	4,5
	2400MHz	16,5	13,3	7,6	4,9
	2600MHz	17,3	13,9	7,8	5,8
	2700MHz	18,2	14,4	8,1	6,5
Koppeldämpfung dB±5dB 95%, 2m	800MHz	73	78	75	71
	900MHz	72	75	73	71
	1800MHz	70	75	72	70
	1900MHz	70	75	68	70
	2000MHz	70	75	72	70
	2200MHz	70	75	72	70
	2400MHz	70	70	71	70
	2600MHz	69	70	75	68
	2700MHz	70	70	75	68
Stehwellenverhältnis (VSWR)	690~960MHz	≤1.30
	1700~1900MHz	≤1.30
	1920~2050MHz	≤1.30
	2100~2200MHz	≤1.30
	2300~2500MHz	≤1.30
	2560~2700MHz	≤1.30
