50 des Rf-Hochfrequenz-Ohm Verbindungsstück-niedriges VSWR für Mobilkommunikation

50 des Rf-Hochfrequenz-Ohm Verbindungsstück-niedriges VSWR für Mobilkommunikation

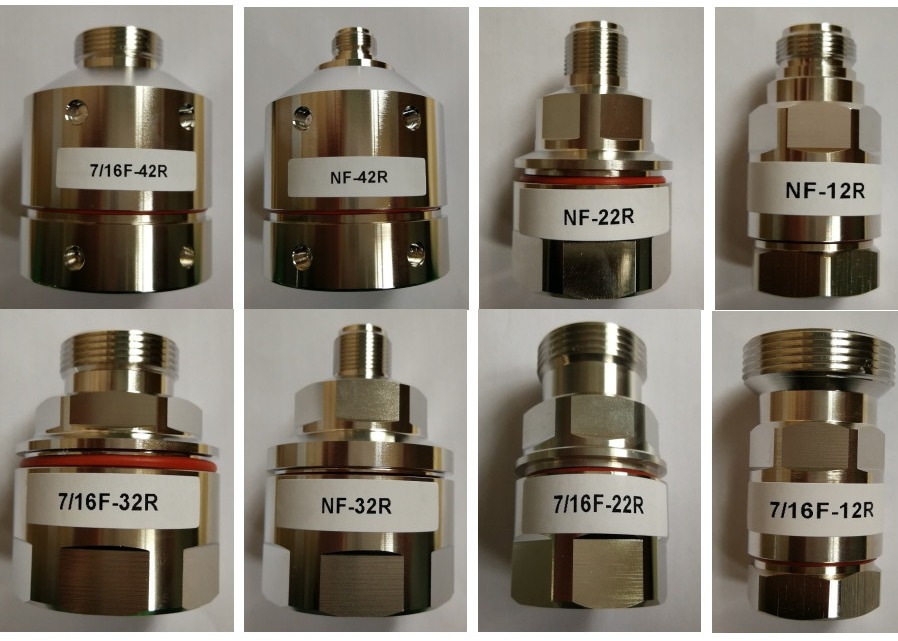

n-Art koaxiales Verbindungsstück
Koaxialstecker des Lärms

Standards eingeführt

Koaxialstecker Hochfrequenz 50Ω YD/T 1967-2018 für Mobilkommunikation

Hochfrequenzverbindungsstücke GB/T 11313.1-2013. Teil 1: Fachgrundspezifikation. Allgemeine Anforderungen und Messverfahren

Hochfrequenzverbindungsstücke GB/T 11313.4-2007. Teil 4: Koaxialstecker R.F. mit innerem Durchmesser des äußeren Leiters 16mm (0,63 herein) mit Schraubenkoppelung - Ohm des Wellenwiderstands 50 (Art 7-16)

Hochfrequenzverbindungsstücke GB/T 11313.16-2015. Teil 16: Koaxialstecker R.F. mit innerem Durchmesser des äußeren Leiters 7mm (0.276in) mit Schraubenkoppelung - Wellenwiderstand 50Ω (75Ω) (Art N)

Produkt-Eigenschaften

Niedriges VSWR, niedrige Einfügungsdämpfung und niedrige Intermodulation;

Leichtigkeit der Installation, gut, Leistung und hohen Schutzgrad versiegelnd;

Hauptsächlich verwendet für elektrische und mechanische Verbindung der Hochfrequenz und der undichten Koaxialkabel.

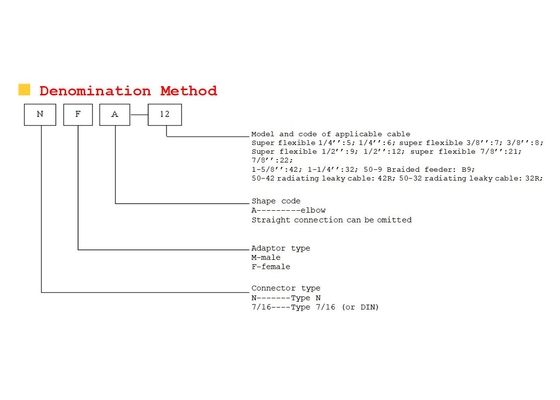

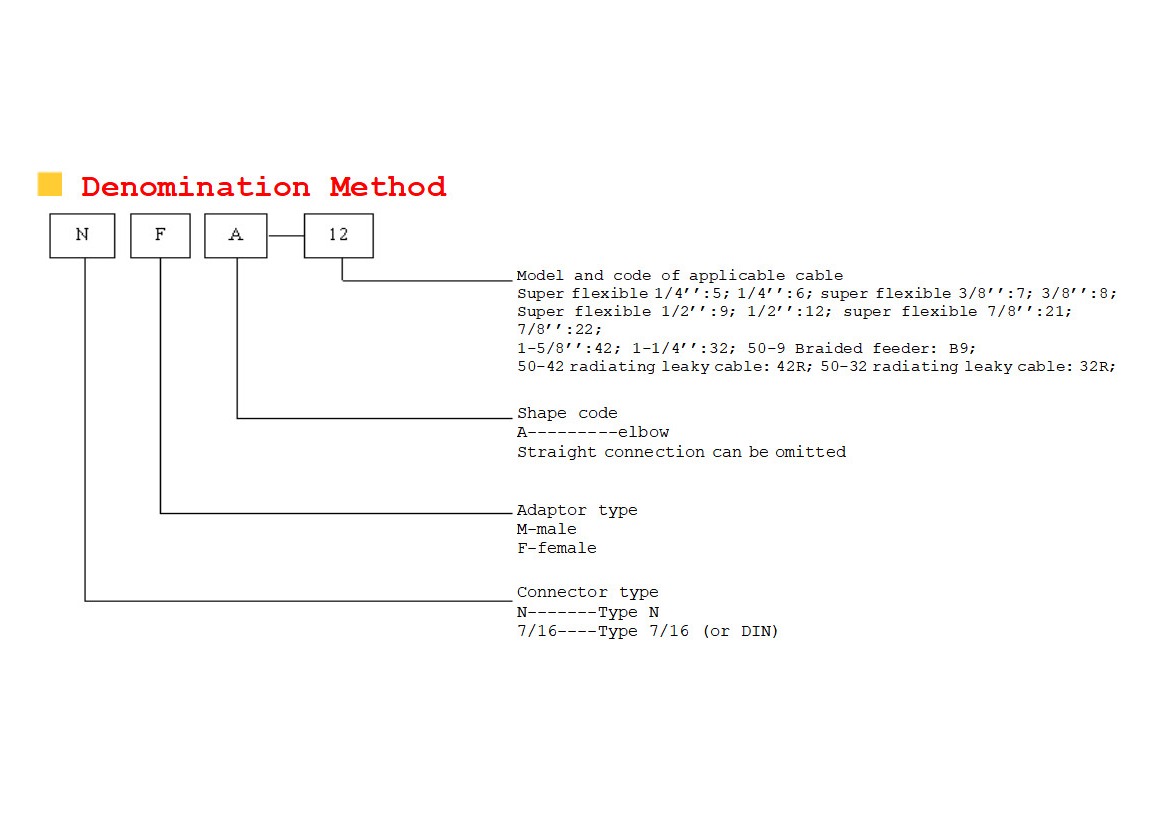

Technische Parameter

• Produkt-Art		Art N	Art LÄRM
  Strukturelle Parameter
  Zentraler Kontakt	Zentraler Stift	Silber-überzogener Messing	Silber-überzogener Messing
  	Zentrale Steckfassung	Silberne überzogene Zinnbronze	Silberne überzogene Zinnbronze
  Isolator		PTFE	PTFE
  Shell		Drei-Legierung überzogener Messing	Drei-Legierung überzogener Messing
  Versiegelndes Teil		Silikonkautschuk	Silikonkautschuk
  Elektrische Eigenschaften
  Wellenwiderstand		50Ω	50Ω
  Einfügungsdämpfung	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  Durchgangswiderstand	Innenleiter	≤0.80mΩ	≤0.40mΩ
  	Äußerer Leiter	≤0.25mΩ	≤0.20mΩ
  Isolationswiderstand		≥5000mΩ	≥10000mΩ
  Stoßspannung (Minimum)		2.5KV	4.0KV
  Funktionsspannung (Maximum)		1.4KV	2.7KV
  Drittrangige Intermodulation (2×20W)	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  Mechanische Eigenschaften
  Prüfmanometerzurückhaltenkraft		≥0.56N	≥6N
  Kupplungsdrehmoment	Normales Drehmoment	0.7~1.1Nm	20~28Nm
  	Widerstehen des Drehmoments	≥1.7Nm	≥30Nm
  Mechanische Ausdauer		500mal	500mal
  Umgebende Temperatur		-65~+160℃	-65~+160℃
