13.10mm undichtes Kabel-private drahtlose Kommunikations-Polyäthylen-Isolierung

Undichtes Kabel für Schienen-Durchfahrt-private drahtlose Kommunikation

• 13.10mm undichtes Kabel-private drahtlose Kommunikations-Polyäthylen-Isolierung

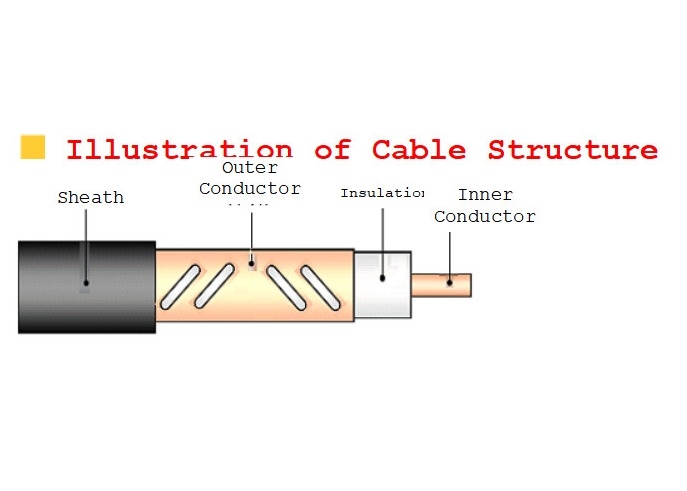

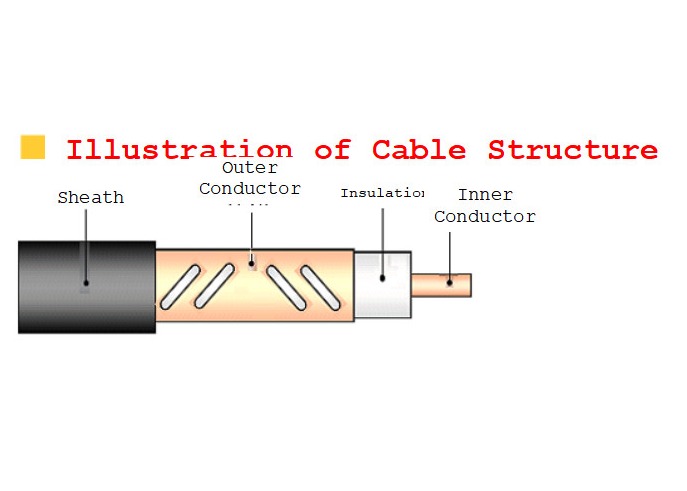

• Strukturelle Parameter

  Produkt-Modell	Innenleiter		Isolierung	Äußerer Leiter		Äußere Hülle
  	Material	Durchmesser		Material	Durchmesser	Material	Durchmesser
  HLRCTCY (Z) - 50-32T (1-1/4")	Glattes kupfernes Rohr	13.10mm	Körperlich-geschäumte Polyäthylenisolierung	Kupferstreifenlandungs-Randlängs des gelochten Lochs eingewickelt	34.00mm	Schwarzes Polyäthylen oder Halogen-freies flammhemmendes Polyolefin des niedrigen Rauches	38.00mm
  HLRHTCY (Z) - 50-42T (1-5/8")	Gewölbtes kupferne Rohr der Spirale	17.40mm			44.00mm		49.00mm


• Mechanische u. Klimaeigenschaften

  Produkt-Modell	Minimaler Biegungsradius während einer einzelnen Zeit	Minimaler Biegungsradius für mehrfache Zeiten (15mal)	Maximaler dehnbarer Widerstand	Installations-Temperatur	Betriebstemperatur
  HLRCTCY (Z) - 50-32T (1-1/4")	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  HLRHTCY (Z) - 50-42T (1-5/8")	500mm	700mm	2500N

  Elektrische Eigenschaften

  Produkt-Modell		HLRCTCY (Z) - 50-32T (1-1/4")		HLRHTCY (Z) - 50-42T (1-5/8")
  		1	2	1	2
  Durchschnittlicher Wellenwiderstand (Ω)		50±2
  Übertragungsrate		90%
  Kapazitanz (pF/m)		76
  Durchschlagsfestigkeit (V, DC, 1min)		10000		15000
  Minimaler Isolationswiderstand (MΩ·Kilometer)		10000
  Hüllen-Funken-Prüfung (V, Wechselstrom, Ist-Wert)		10000		10000
  Längsverminderung dB/100m ±5%,℃ 20	800MHz	3,0	2,7	2,2	2,2
  	900MHz	3,4	3,3	2,4	2,4
  	1800MHz	—	5,0	—	4,2
  Koppeldämpfung dB±5dB 95%, 2m	800MHz	69	78	68	70
  	900MHz	70	75	69	70
  	1800MHz	—	72	—	68
  VSWR	800~900MHz	≤1.30
  	1700~1900MHz	≤1.30
