8 Zoll 75 Ohm-undichtes Kabel für FM-Funkverbindungs-System

Undichtes Kabel für FM-Funkverbindung

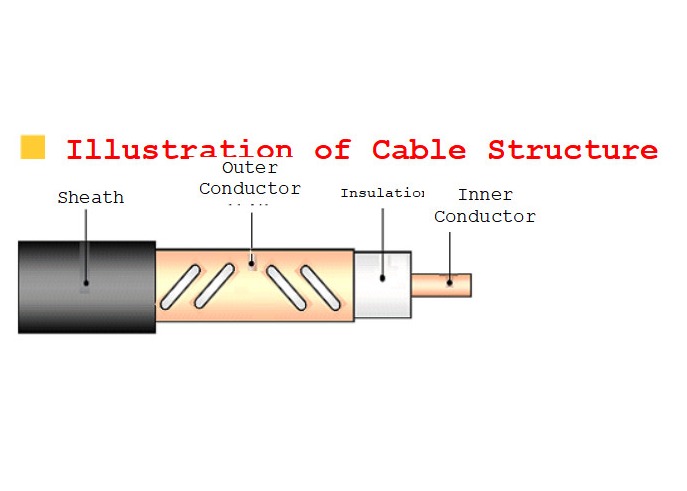

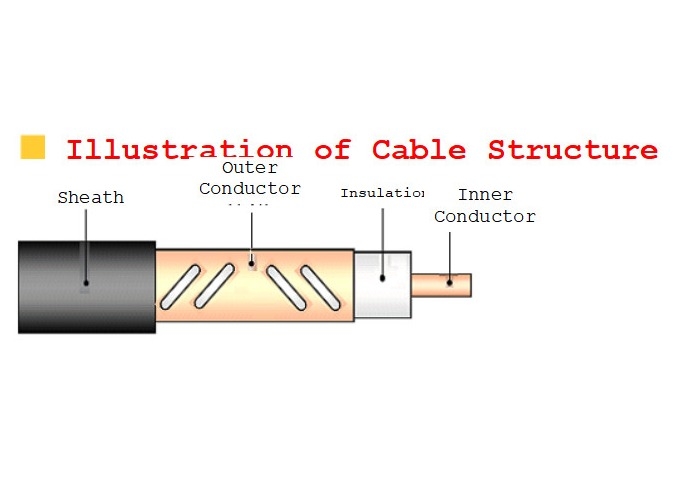

• Strukturelle Parameter

  Produkt-Modell	Innenleiter		Isolierung	Äußerer Leiter		Äußere Hülle
  	Material	Durchmesser		Material	Durchmesser	Material	Durchmesser
  HLRCACY (Z) - 50-12M (1/2 ")	Kupferner plattierter Aluminiumdraht	4.80mm	Körperlich-geschäumte Polyäthylenisolierung	Kupferstreifenlandungs-Randlängs des gelochten Lochs eingewickelt	13.50mm	Schwarzes Polyäthylen oder Halogen-freies flammhemmendes Polyolefin des niedrigen Rauches	15.80mm
  HLRCTCY (Z) - 50-22M (7/8")	Glattes kupfernes Rohr	9.00mm			24.00mm		27.80mm
  HLRCTCY (Z) - 50-32M (1-1/4")	Glattes kupfernes Rohr	13.10mm			34.00mm		38.00mm
  HLRHTCY (Z) - 50-42M (1-5/8")	Gewölbtes kupferne Rohr der Spirale	17.40mm			44.00mm		49.00mm

• Strukturelle Parameter mechanisch u. Klimaeigenschaften

• Produkt-Modell	Minimaler Biegungsradius während einer einzelnen Zeit	Minimaler Biegungsradius für mehrfache Zeiten (15mal)	Maximaler dehnbarer Widerstand	Installations-Temperatur	Betriebstemperatur
  HLRCACY (Z) - 50-12M (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-22M (7/8")	250mm	300mm	1300N
  HLRCTCY (Z) - 50-32M (1-1/4")	400mm	500mm	2000N
  HLRHTCY (Z) - 50-42M (1-5/8")	500mm	700mm	2500N


• Elektrische Eigenschaften

  Produkt-Modell		HLRCACY (Z) - 50-12M (1/2 ")	HLRCTCY (Z) - 50-22M (7/8")	HLRCTCY (Z) - 50-32M (1-1/4")	HLRHTCY (Z) - 50-42M (1-5/8")
  Durchschnittlicher Wellenwiderstand (Ω)		50±2
  Übertragungsrate		90%
  Kapazitanz (pF/m)		76
  Durchschlagsfestigkeit (V, DC, 1min)		6000	10000	10000	15000
  Minimaler Isolationswiderstand (MΩ·Kilometer)		10000
  Hüllen-Funken-Prüfung (V, Wechselstrom, Ist-Wert)		8000	8000	10000	10000
  Längsverminderung dB/100m ±5% ℃ 20	75MHz	2,0	1,3	0,8	0,7
  	150MHz	2,4	1,9	1,2	1,0
  	350MHz	3,5	3,0	1,9	1,5
  Koppeldämpfung dB±5dB 95%, 2m	75MHz	78	70	73	72
  	150MHz	76	73	75	75
  	350MHz	75	69	70	69
  VSWR	75~150MHz	≤1.30
  	320~480MHz	≤1.30


•
